Video smoke recognition based on random patch shift and deformable attention
-
摘要:
识别出工业环境中的烟雾排放行为对于规范和实时监督企业，以及环境保护都具有至关重要的意义。然而，识别工业排放烟雾具有很高的挑战性，一方面工业排放烟雾具有高透明度、高动态性等特点;另一方面烟雾的形状和尺寸可能会因环境、光照等因素而发生变化。目前主流的烟雾识别方法都是基于图像或视频的深度学习模型，但是基于图像的模型无法对视频中烟雾的动态特性进行有效的时序建模，同时基于视频的模型没有考虑烟雾形状多变的特性。将随机块移位（random patch shift，RPS）和可变形注意力（deformable attention，DA）引入Swin Transformer。RPS将传统的2D空间注意力转变为时空注意力，从而使用2D的自注意力计算对动态烟雾进行建模；DA通过自适应形变的方式使网络能够适应不同的烟雾形态和外观变化，提高网络的鲁棒性和泛化能力。在RISE数据集上的实验结果表明，本文方法能够在3个子集上分别达到0.85、0.86和0.84的${F_1}$分数，相比其他方法有0.01~0.06的提升。
Abstract:Recognition of smoke emission behavior in industrial environments is of vital importance for regulating and monitoring companies in real time, as well as for environmental protection. However, it is highly challenging. On the one hand, industrial emission smoke is characterized by high transparency and high dynamics, and on the other hand, the shape and size of smoke may change due to the environment, lighting, and other factors. Currently, the mainstream smoke recognition methods are deep learning models based on images and videos, but the image-based models cannot effectively model the dynamic characteristics of the smoke in the video in a time-series manner, while the video-based models do not take into account the characteristics of the variable shape of the smoke. The random patch shift (RPS) and deformable attention (DA) was introduced into the Swin Transformer. The traditional 2D spatial attention was transformed into spatio-temporal attention by RPS, thereby modeling the dynamic smoke using 2D self-attention computations. By means of adaptive deformation, DA enabled the network to adapt to different smoke shapes and appearance changes, thereby improving the robustness and generalization ability of the network. Experimental results on the RISE dataset show that the proposed method can achieve F1 scores of 0.85, 0.86, and 0.84 in the three subsets, respectively, with an improvement of 0.01~0.06 compared to other methods.
-
Keywords:
- smoke recognition /
- random patch shift /
- deformable attention /
- deep neural network
-
引言
在工业生产环境中，烟雾的排放不仅是造成全球变暖的原因之一，也是对人体健康造成潜在危害的危险因素之一[1]。如何准确且及时地识别出烟雾非常重要，无论是对于安全生产还是环境保护都具有重要的意义。近年来，基于深度学习和图像、视频处理技术的烟雾识别方法，凭借其检测范围大、适用范围广等优点正成为新的研究热点[2]。在工业排放烟雾识别任务中，识别的难点在于烟雾的颜色多变性，尤其是在燃烧的早期阶段，烟雾会呈现出白色、灰色、青色等不同颜色[3]，再加上烟雾的不透明度等特征，这就导致烟雾难以与雾、霾、云和蒸汽等物体区别开来[4]。
现有的基于深度学习的烟雾识别模型大致可分为基于图像的方法[5-9]和基于视频的方法[10-13]。基于图像的烟雾识别方法从单帧图像中提取烟雾的静态特征，基于视频的方法不仅从图像中学习空间信息，也从时域中学习烟雾的动态特征。YIN Z等人[5]设计了深度归一化卷积神经网络（deep normalization and convolutional neural network，DNCNN）来进行烟雾检测； 为了应对烟雾识别中的有雾环境，HE L等人[6]提出了基于注意力机制的深度融合CNN，基于VGG16[9]的CNN架构结合了空间注意力和通道注意力机制；为了进一步提取烟雾的特征， LIU Y等人[7]提出了一种使用暗通道先验进行图像烟雾分类的双流网络DarkC-DCN；随着Transformer[14]在计算机视觉领域的发展，基于Transformer的深度网络架构被用于烟雾识别； ZHOU Y等人[8]通过使用Vision Transformer进行烟雾的精确检测。以上这些基于图像的深度学习模型没有考虑和利用视频的帧间信息，因而用在视频烟雾识别问题上效果并不理想，缺少对烟雾动态性的建模。
视频烟雾中的时序信息有时在烟雾识别中会发挥更关键的作用。考虑到视频本身是一个3D序列，LIN G等人[11]提出了一种基于Faster RCNN和3D CNN的联合检测框架：首先使用Faster RCNN实现静态空间信息的烟雾定位，再用3D CNN结合动态时空信息实现烟雾识别。3D CNN能够明显提高精度，但也体现出3D CNN参数量和计算量大的缺点。CAO Y等人[12]利用CNN的中间层生成特征前景，提出了特征前景模块（feature foreground module, FFM），用于指导烟雾的时序建模。TAO H等人[13]设计了一种增强扩张卷积的自适应帧选择网络AFSNet，用于视频烟雾识别，该网络可以自动选取图像序列中有用的帧，以减少信息冗余。TAO H等人[10]还认为单凭借数据集中的二元类别标签无法有效指导网络进行烟雾识别，因而提出了一种注意力聚合属性感知网络，通过考虑视频属性信息（例如摄像机视角、天气等因素）来指导网络进行判别特征的学习。这些方法虽然解决了视频烟雾的动态建模问题，但是没有考虑到烟雾的外观和纹理可能会因不同的环境和条件而变化。
为了解决以上问题，本文提出了一种基于随机块移位和可变形注意力的Swin Transformer[15]来进行视频烟雾识别任务。本文的研究工作主要在3个方面：1） 首先将随机块移位（random patch shift，RPS）引入Swin Transformer，通过将空间自注意力变成稀疏的时空自注意力，使网络能够在保持2D自注意力计算开销的同时，完成对烟雾动态性的建模；2） 可变形注意力机制[16]（deformable attention，DA）的加入可以自适应地调整注意力的采样位置，使得网络能够在对帧间信息处理的同时更好地适应不同形状和尺寸的烟雾；3） 在RISE数据集上进行对比和消融实验，最终在3个子集上分别达到了0.85、0.86和0.84的${F_1}$分数，相较于其他方法更具优势。
1 具有随机块移位和可变形注意力的Swin Transformer
本文针对视频中烟雾的动态信息建模问题，基于2D Swin Transformer模型，引入随机块移位和可变形注意力机制。网络整体框架图如图1所示。其中，Swin Transformer Block表示2D Swin Transformer中的编码器模块。在4层编码器中分别加入随机块移位模块，在最后一层编码器中引入可变形注意力，这两种模块的具体结构将分别在1.2与1.3节进行阐述。
1.1 基于视频的Swin Transformer
输入视频$X \in {\mathbb{R}^{T \times H \times W \times 3}}$，视频一共包含$T$帧，其中$H$和$W$分别表示输入视频帧的高和宽。采用Video Swin Transformer[17]的Tiny版本作为基本框架，将输入$X$划分为大小是$2 \times 4 \times 4 \times 3$像素的块，然后将维度为$\dfrac{T}{2} \times \dfrac{H}{4} \times \dfrac{W}{4}$的张量做块嵌入（Patch Embedding），最终把每个块的维度投影至96，得到网络的输入${Z_0} \in {\mathbb{R}^{\tfrac{T}{2} \times \tfrac{H}{4} \times \tfrac{W}{4} \times 96}}$。
本文沿用Swin Transformer中的2D窗口划分机制，将输入划分为大小$1 \times M \times M$不重叠的2D窗口, $M$为窗口大小，在本文中$M = 7$。网络框架中共包含4个编码器，每个编码器由窗口多头自注意力（window multi-head self-attention，WMSA）或移动窗口自注意力（shifted window multi-head self-attention，SWMSA）、层归一化（layer norm，LN）和前向传播网络（feed-forward networks，FFN）组成。多头自注意力操作会在每个2D窗口经过随机块移位操作后进行。网络中每个编码器的前向传播过程可用以下公式表示：
$$ \left\{ \begin{array}{l} {{\hat Z}^l} = {\text{WMSA}}\left( {{\text{LN}}\left( {{Z^{l - 1}}} \right)} \right) + {Z^{l - 1}} \\ {Z^l} = {\text{FFN}}\left( {{\text{LN}}\left( {{{\hat Z}^l}} \right)} \right) + {{\hat Z}^l} \\ {{\hat Z}^{l + 1}} = {\text{SWMSA}}\left( {{\text{LN}}\left( {{Z^l}} \right)} \right) + {Z^l} \\ {Z^{l + 1}} = {\text{FFN}}\left( {{\text{LN}}\left( {{{\hat Z}^{l + 1}}} \right)} \right) + {{\hat Z}^{l + 1}} \end{array} \right.$$ (1) 式中$ {\hat Z^l} $和$ {Z^l} $分别表示多头自注意力模块和FFN模块输出的特征。窗口多头自注意力SWMSA的计算可以表示为
$$ \left\{ \begin{array}{l} {{\boldsymbol{Q}}^l},{{\boldsymbol{K}}^l},{{\boldsymbol{V}}^l} = W_{\boldsymbol{Q}}^l{\text{LN}}\left( {{Z^{l - 1}}} \right),W_{\boldsymbol{K}}^l{\text{LN}}\left( {{Z^{l - 1}}} \right),W_{\boldsymbol{V}}^l{\text{LN}}\left( {{Z^{l - 1}}} \right) \\ {\text{Attention}}\left( {{{\boldsymbol{Q}}^l},{{\boldsymbol{K}}^l},{{\boldsymbol{V}}^l}} \right) = {\text{SoftMax}}\left( {\dfrac{{{{\boldsymbol{Q}}^l}{{\boldsymbol{K}}^{{l^T}}}}}{{\sqrt d }} + B} \right){{\boldsymbol{V}}^l} \end{array} \right. $$ (2) 式中：${{\boldsymbol{Q}}^l},{{\boldsymbol{K}}^l},{{\boldsymbol{V}}^l} \in {\mathbb{R}^{{M^2} \times d}}$分别表示的查询（Query）、键值（Key）和值（Value）矩阵；$W_{\boldsymbol{Q}}^l,W_{\boldsymbol{K}}^l,W_{\boldsymbol{V}}^l$表示线性投影层的权重；$d$是查询和键值矩阵的维度；${M^2}$表示每个2D窗口的块数量；$B \in {\mathbb{R}^{{M^2} \times {M^2}}}$表示每个头的相对位置偏置。
1.2 随机块移位操作
由于烟雾的形状、密度和运动方式可能会因环境条件等因素而有所不同，所以我们认为使用随机块移位模式可增加模型对不同烟雾形态和运动方式的适应能力，提高模型的鲁棒性。本文将时序块移位操作[18]中的固定模式（图2(a)）改变为随机块移位模式，模型可通过学习不同的时空关系来捕捉烟雾的特征，从而更好地进行烟雾识别，这将在2.3节进行详细的消融实验进行验证。

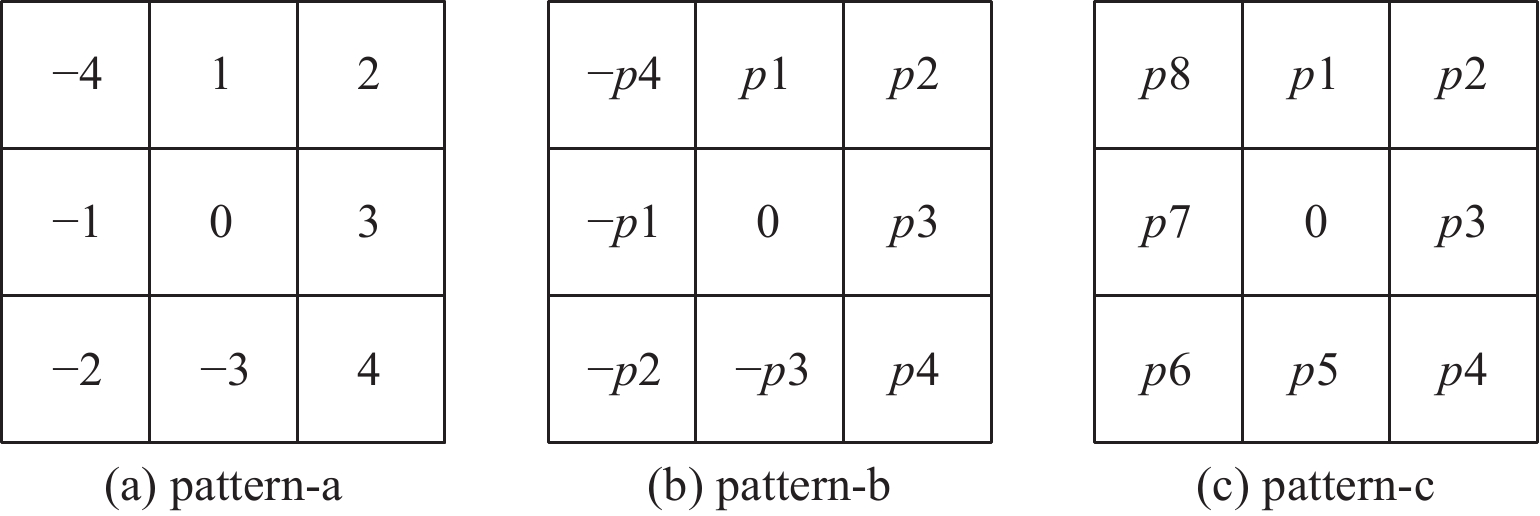

本文设计了简单的随机块移位模式，如图2(b)、图2(c)所示。其中“0”表示当前帧的块，“$ - p$”和“$ + p$”分别表示来自当前帧前$p$帧或后$p$帧的块，pattern-b中的${p_i} \in \left\{ { + 4, + 3, + 2, + 1} \right\}$，pattern-c中的${p_i} \in \left\{ { \pm 4, \pm 3, \pm 2, \pm 1} \right\}$。pattern-b与pattern-c的区别是其采用了均匀的空间分布和对称的帧采样策略，对应的实验结果将在2.3节进行分析。给定一个2D窗口$Z \in {\mathbb{R}^{M \times M \times C}}$，窗口中一共有$M \times M$个块，每个块的维度是$C$。随机块移位操作就是将移位模式以滑动窗口的方式重复覆盖至整个2D窗口，随后根据移位大小${p_i}$从不同帧中移动相应的块至当前帧，从而将2D的空间自注意力转变为稀疏的时空自注意力。在经过自注意力的计算之后，再将来自不同帧的块移动回原来位置。
随机块移位以一个零参数、低成本的方式降低了Transformer在时序建模中的运算量，假设每个2D窗口中含有$M \times M$个块，那么全局自注意力、窗口自注意力和具有随机块位移的窗口自注意力的运算量分别如下：
$$ \varOmega \left( {{\text{MSA}}} \right) = 4THW{C^2} + 2{\left( {THW} \right)^2}C $$ (3) $$ \varOmega \left( {{\text{WMSA}}} \right) = 4THW{C^2} + 2P{M^2}THWC $$ (4) $$ \varOmega ({\text{RPS WMSA}}) = 4THW{C^2} + 2{M^2}THWC $$ (5) 式中Video Swin Transformer中将特征图划分为$P \times M \times M$的3D窗口，那么随机块移位直接将3D的自注意力计算转换为2D的自注意力。
1.3 可变形注意力
本文在模型中还引入了可变形注意力机制，使得网络可以自适应地调整注意力的采样位置，从而能够更好地适应不同形状和尺寸的烟雾目标，提高烟雾识别的准确性，减少漏检和误检的情况。图3表示可变形注意力与Swin Transformer中窗口自注意力的区别，窗口自注意力需要在每个窗口对所有向量进行自注意力的计算，而可变形注意力使得自注意力计算仅在偏移后的参考点与查询向量之间进行，增强了自注意力模块的灵活性，从而捕捉到更丰富的特征。此外，在烟雾视频中，有些区域可能包含了更重要的信息，例如烟雾的核心区域或者烟雾与其他物体的交界处。可变形注意力机制可通过局部采样的方式，增强对这些关键区域的关注，提高对烟雾目标的识别能力。
如图4所示，首先对输入的特征图$X \in {\mathbb{R}^{H \times W \times 3}}$做投影得到查询向量${\boldsymbol{Q}}$，同时生成大小为$\dfrac{H}{r} \times \dfrac{W}{r} \times 2$的参考点$p$，参考点的值是线性间隔的二维坐标$\left\{ {\left( {0,0} \right), \cdots ,\left( {\dfrac{H}{r} - 1,\dfrac{W}{r} - 1} \right)} \right\}$，然后将它们归一化到$\left[ { - 1,1} \right]$。随后将查询向量${\boldsymbol{Q}}$送入Offset网络学习得到每个参考点的偏移量$ \Delta p $，为了防止偏移量过大，可以通过参数$s$来控制（例如$\Delta p \leftarrow s\tanh \left( {\Delta p} \right)$）。将得到的偏移量$ \Delta p $与参考点相加得到变形后的参考点，在变形点的位置对特征图进行双线性差值得到$\tilde X$，然后投影得到键值向量${\boldsymbol{K}}$和值向量${\boldsymbol{V}}$。最后对${\boldsymbol{Q}}$、${\boldsymbol{K}}$和${\boldsymbol{V}}$作多头自注意力得到输出，可以用式（6）～式（9）表达：
$$ {\boldsymbol{Q}} = X{W_{\boldsymbol{Q}}},{\boldsymbol{K}} = \tilde X{W_{\boldsymbol{K}}},{\boldsymbol{V}} = \tilde X{W_{\boldsymbol{V}}} $$ (6) $$ \Delta p = {\text{Offset}}({\boldsymbol{Q}}),\tilde X = \phi (X;p + \Delta p) $$ (7) $$ {{\textit{z}}^{(m)}} = {\text{SoftMax}}\left( {\frac{{{Q^{\left( m \right)}}{{\boldsymbol{K}}^{{{\left( m \right)}^{\mathrm{T}}}}}}}{{\sqrt d }} + \phi \left( {\hat B;R} \right)} \right){V^{\left( m \right)}},m = 1,2, \cdots ,h $$ (8) $$ Z = {\text{Concat}}\left( {{{\textit{z}}^{(1)}},{{\textit{z}}^{(2)}}, \cdots ,{{\textit{z}}^{(h)}}} \right){W_o} $$ (9) 式中：$ \phi \left( \cdot \right) $表示双线性差值；$ {W_o} $为线性投射层；$h$为多头自注意力的头部数量；$ \phi \left( {\hat B;R} \right) $表示可变形的相对位置偏置。
2 实验结果与分析
2.1 实验配置
本文的网络结构均采用Pytorch深度学习框架实现，编程语言为Python3.8，使用一张显存为24 GB的RTX3090显卡进行训练和测试。
实验中所使用的数据集是RISE（recognizing industrial smoke emissions）数据集，由HSU Y C等人[4]开源，是第一个用于识别工业烟雾排放的大规模视频数据集，既包括了从烟囱中排放的烟雾，也包括了工业设备中逃逸的烟雾。该数据集包含了19个不同视图的
12567 个视频片段，每个片段36帧（相当于现实世界的6 min，相机每5 s～10 s拍摄一张照片），这些片段监控了3个工业设施，共30天跨越2年，包含4个季节，每一个视频被标记为“有烟雾”或者“无烟雾”。该数据集的一大特点是包含了大量的高透明度工业烟雾，这使得基于图像的模型在单帧图像下很难识别出烟雾的动态特性，不具备时序建模的能力，因此只能依靠基于视频的模型来对帧与帧之间的信息进行时空建模，具体的消融实验在2.3节进行验证。与其他烟雾数据集不同的是，该数据集涵盖了各种复杂的天气状况，包括雨天、雪天、雷雨等，也掺杂了各种类烟物体，明确区分了蒸汽与烟雾，这对视频烟雾的识别有很强的挑战性。如图5所示的数据集概览，直观展示了数据集中一些典型的视频帧，主要包括(a)透明度不同的烟雾视频、(b)大量蒸汽干扰的无烟雾视频、(c)蒸汽与烟雾混合的视频，其中工业烟雾使用红色箭头标注，蒸汽使用绿色箭头标注。RISE以6种不同方法划分了训练集、验证集和测试集，分别为${S_0},{S_1}, \cdots ,{S_5}$。其中${S_3}$划分是基于时间，将拍摄视频的前18天划分为训练集，之后的2天和10天用于验证集和测试集。其余5种划分方式是基于不同摄像头视角的，并保证每个视角在测试集中至少出现一次，以验证模型在不同视图之间是否稳健。在训练过程中，应用了标准的数据增强，包括水平翻转、随机调整大小和裁剪。模型采用了二元交叉熵损失函数（binary cross entropy loss，BCELoss）和权重衰减自适应矩估计（weight decay adaptive moment estimation，AdamW）进行优化。学习率设置为0.001，使用余弦退火调整学习率，批量大小为4，总共训练40个轮次。二元交叉熵损失函数表示为
$$ f_{\text{BCELoss}} = - \frac{1}{n}\sum\limits_{i = 1}^n {\left[ {{y_i} \cdot {\text{ln}}p\left( {{y_i}} \right) + \left( {1 - {y_i}} \right) \cdot \ln \left( {1 - p\left( {{y_i}} \right)} \right)} \right]} $$ (10) 式中: $ {y_i} $为二元标签，值为0或1；$ p\left( {{y_i}} \right) $表示网络预测标签为$ {y_i} $的输出值。
本文实验采用的主要评价指标是${F_1}$分数（${F_{{\mathrm{1score}}}}$），同时还给出了精确度（$P_{\mathrm{r}}$）、召回率（$R_{\mathrm{e}}$）、和准确率（$A_{\mathrm{cc}}$），具体的计算分别如下：
$$ P_{\mathrm{r}} = \frac{{T_{\mathrm{P}}}}{{T_{\mathrm{P}} + F_{\mathrm{P}}}} $$ (11) $$ R_{\mathrm{e}} = \frac{{T_{\mathrm{P}}}}{{T_{\mathrm{P}} + F_{\mathrm{N}}}} $$ (12) $$ {F_{\text{1score}}} = \frac{{2 \times P_{\mathrm{r}} \times R_{\mathrm{e}}}}{{P_{\mathrm{r}} + R_{\mathrm{e}}}} $$ (13) $$ A_{\mathrm{cc}} = \frac{{T_{\mathrm{P}} + T_{\mathrm{N}}}}{{T_{\mathrm{P}} + T_{\mathrm{N}} + F_{\mathrm{P}} + F_{\mathrm{N}}}} $$ (14) 式中:$ T_{\mathrm{P}} $表示被正确识别为“有烟雾”；$ F_{\mathrm{P}} $表示被错误识别为“有烟雾”；$ F_{\mathrm{N}} $表示被错误识别为“无烟雾”；$ T_{\mathrm{N}} $表示被正确识别为“无烟雾”。
2.2 实验结果
我们与其他一些主流模型进行了对比，表1展示了不同方法在RISE测试集上的${F_1}$分数。可以看到，本文设计的带有随机块移位和可变形注意力的Swin Transformer在${S_0}$、${S_2}$和$ {S_4} $子集上分别取得了0.85、0.86和0.84的最佳${F_1}$分数，这也表明本文所提模型在不同摄像机视角下具有鲁棒性。
表2展示了不同模型的参数量（Parameters）、每秒计算的浮点数（FLOPs）和每秒计算帧数（FPS）。本文方法虽然在FLOPs上略有增加，但是保证了较低的参数量以及31.78帧/s的实时处理速度。
为了直观展示本文使用的模型效果，使用梯度加权类激活映射Grad-CAM来可视化网络在输入视频帧中所关注的区域。选取数据集中具有代表性的两类视频帧数据来进行可视化，分别是具有高透明度的工业烟雾和具有严重蒸汽干扰的工业烟雾，分别对应图6的(a)行和(b)行的原视频帧，红色虚线所圈出的是待识别的工业烟雾。如图6所示，2D Swin Transformer由于不具备时序建模能力，从而无法正确关注到视频帧中的动态烟雾区域；I3D模型虽然能正确识别到烟雾，但是关注的区域相较于本文方法范围更大；本文使用的模型能够聚焦于视频中的烟雾区域，并与蒸汽等类烟物体区分开。
表 1 不同方法在RISE测试集上比较Table 1. Comparison of different methods on RISE test set方法 ${F_1}$分数 ${S_0}$ ${S_1}$ ${S_2}$ ${S_3}$ ${S_4}$ ${S_5}$ Flow-SVM 0.42 0.59 0.47 0.63 0.52 0.47 Flow-I3D 0.55 0.58 0.51 0.68 0.65 0.50 SVM 0.57 0.70 0.67 0.67 0.57 0.53 I3D 0.80 0.84 0.82 0.87 0.82 0.75 I3D-ND 0.76 0.79 0.81 0.86 0.76 0.68 I3D-FP 0.76 0.81 0.82 0.87 0.81 0.71 I3D-TSM 0.81 0.84 0.82 0.87 0.80 0.74 I3D-LSTM 0.80 0.84 0.82 0.85 0.83 0.74 I3D-TC 0.81 0.84 0.84 0.87 0.81 0.77 CNN-NonFFM[12] 0.83 0.82 0.84 0.85 0.78 0.83 EFFNet[12] 0.84 0.83 0.86 0.86 0.80 0.83 AFSNet[13] 0.85 0.86 0.82 0.91 0.81 0.80 本文方法 0.85 0.85 0.86 0.88 0.84 0.79 表 2 不同方法的性能比较Table 2. Performance comparison of different methods2.3 消融实验
本文主要研究工作是将随机块移位和可变形注意力引入Swin Transformer，来对视频中的烟雾进行高效的时序建模。为了验证其有效性，在RISE数据集的${S_0}$划分子集上设计了详细的消融实验。表3展示了带有随机块移位和可变形注意力模型的实验结果。
表 3 RPS和DA消融实验Table 3. Ablation experiments of RPS and DA模型 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ Swin 0.580 2 0.704 9 0.615 7 0.548 6 Swin+RPS 0.846 5 0.886 9 0.853 8 0.839 4 Swin+RPS+DA 0.850 8 0.892 5 0.879 2 0.824 2 表3中，Swin表示最原始的2D Swin Transformer，其不具备时间维度上的建模能力，因此在评价指标上效果很差。在加入了RPS之后，Swin中的空间自注意力会变为稀疏的时空自注意力，在${F_1}$分数和烟雾识别的准确率上都有了大幅度提升。随后，在Swin的最后一层编码器中加入可变形注意力机制，模型的性能在${F_1}$分数、准确率和精确度上又有了小幅度提升，这是因为DA可以根据帧间的不同特征动态调整参考点的偏移量，这给网络带来了更灵活的感受野，让网络能够更好地捕捉烟雾的变化特征和运动轨迹，从而提高识别的精确度。DA令网络更关注输入特征局部区域的同时，对全局或更广泛的上下文特征的关联性产生影响，导致了召回率的下降。从表3还可以看到，针对Swin模型，RPS的加入在召回率的提升上较为显著，而DA的加入更好地实现了精确度与召回率之间的平衡，从而使得最终的${F_1}$分数达到最优。
将RPS加入网络中不同层级的编码器进行实验。从表4中可以看到，单加入网络的第1层编码器，${F_1}$分数就比没有RPS的网络有了较大提升。通过在网络不同层级的编码器中加入更多的RPS，模型的性能也在逐层提高。当RPS加入网络的最后一层编码器之后，模型的性能并没有明显提高，这是因为RPS给网络带来的最大贡献是使得网络能够使用2D的自注意力来对视频烟雾进行时序建模，而网络第3层的特征图已经包含了足够丰富的时空信息，这才导致了RPS加入最后一层之后提升不显著。
表 4 RPS在Swin Transformer不同层的消融实验Table 4. Ablation experiments of RPS in different layers of Swin Transformer层 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ 1 2 3 4 $ \surd $ 0.808 9 0.872 7 0.915 6 0.724 4 $ \surd $ $ \surd $ 0.829 9 0.880 9 0.884 3 0.781 9 $ \surd $ $ \surd $ $ \surd $ 0.845 8 0.888 1 0.866 9 0.825 9 $ \surd $ $ \surd $ $ \surd $ $ \surd $ 0.846 5 0.886 9 0.853 8 0.839 4 表5展示了随机块移位与TPS[18]中的固定移位模式的区别。其中pattern-a是TPS中$3 \times 3$大小的固定移位模式，如图2(a)所示。pattern-b则沿用了pattern-a中空间均匀分布的规律，保证了对来自同一帧的块均匀采样。但pattern-c能够带来更随机的时间感受野，而非pattern-b对称的时间采样策略。我们认为这种随机移位模式可以增加模型对于烟雾特征提取的泛化性，有助于提高模型对于烟雾的识别准确性。
表 5 RPS的不同模式Table 5. Different patterns of RPS模式 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ pattern-a 0.838 7 0.883 1 0.861 1 0.817 4 pattern-b 0.834 7 0.883 1 0.880 0 0.793 7 pattern-c 0.850 8 0.892 5 0.879 2 0.824 2 在表6中，同样将可变形注意力加在网络中的不同阶段，DAT[16]中效果最好的是加入网络中的最后两层编码器。但本文实验发现，若加入在最后两层编码器，会带来性能的下降，但是若在最后一层引入可变形注意力，能够在${F_1}$分数带来小幅度的提升。分析其原因在于网络的前几个阶段还在学习局部的时空特征，可变形注意力无法通过局部采样的方式，增强对关键区域的关注。
表 6 可变形注意力在Transformer+RPS不同层的消融实验Table 6. Ablation experiments of DA in different layers of Swin Transformer+RPS层 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ 3 4 $ \surd $ 0.850 8 0.892 5 0.879 2 0.824 2 $ \surd $ $ \surd $ 0.809 2 0.866 4 0.863 0 0.761 6 本文以Swin Transformer模型框架为基准，综合以上消融实验，在Swin Transformer的4层编码器中分别应用RPS模块，并在最后一层中引入可变形注意力机制，同时在RPS模块中使用pattern-c可以使得网络性能达到最优，与图1中所展示的网络框架一致。
3 结论
本文提出了将随机块移位和可变形注意力引入传统的2D Swin Transformer，通过将空间自注意力转变为稀疏的时空自注意力来对视频烟雾进行时序建模，同时凭借可变形注意力对关键区域的关注来提升视频烟雾识别的准确性。在RISE数据集上的实验结果表明，本文提出的方法能够在3个子集分别达到0.85、0.86和0.84的${F_1}$分数，相较于其他方法有明显提升。在后续的研究工作中，可以设计更鲁棒的端到端的模型结构，在训练过程中同时考虑精确度和召回率的优化目标，使网络更综合地学习特征表示，从而达到更好的综合性能。
-
表 1 不同方法在RISE测试集上比较
Table 1 Comparison of different methods on RISE test set
方法 ${F_1}$分数 ${S_0}$ ${S_1}$ ${S_2}$ ${S_3}$ ${S_4}$ ${S_5}$ Flow-SVM 0.42 0.59 0.47 0.63 0.52 0.47 Flow-I3D 0.55 0.58 0.51 0.68 0.65 0.50 SVM 0.57 0.70 0.67 0.67 0.57 0.53 I3D 0.80 0.84 0.82 0.87 0.82 0.75 I3D-ND 0.76 0.79 0.81 0.86 0.76 0.68 I3D-FP 0.76 0.81 0.82 0.87 0.81 0.71 I3D-TSM 0.81 0.84 0.82 0.87 0.80 0.74 I3D-LSTM 0.80 0.84 0.82 0.85 0.83 0.74 I3D-TC 0.81 0.84 0.84 0.87 0.81 0.77 CNN-NonFFM[12] 0.83 0.82 0.84 0.85 0.78 0.83 EFFNet[12] 0.84 0.83 0.86 0.86 0.80 0.83 AFSNet[13] 0.85 0.86 0.82 0.91 0.81 0.80 本文方法 0.85 0.85 0.86 0.88 0.84 0.79
下载: 导出CSV
表 3 RPS和DA消融实验
Table 3 Ablation experiments of RPS and DA
模型 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ Swin 0.580 2 0.704 9 0.615 7 0.548 6 Swin+RPS 0.846 5 0.886 9 0.853 8 0.839 4 Swin+RPS+DA 0.850 8 0.892 5 0.879 2 0.824 2
下载: 导出CSV
表 4 RPS在Swin Transformer不同层的消融实验
Table 4 Ablation experiments of RPS in different layers of Swin Transformer
层 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ 1 2 3 4 $ \surd $ 0.808 9 0.872 7 0.915 6 0.724 4 $ \surd $ $ \surd $ 0.829 9 0.880 9 0.884 3 0.781 9 $ \surd $ $ \surd $ $ \surd $ 0.845 8 0.888 1 0.866 9 0.825 9 $ \surd $ $ \surd $ $ \surd $ $ \surd $ 0.846 5 0.886 9 0.853 8 0.839 4
下载: 导出CSV
表 5 RPS的不同模式
Table 5 Different patterns of RPS
模式 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ pattern-a 0.838 7 0.883 1 0.861 1 0.817 4 pattern-b 0.834 7 0.883 1 0.880 0 0.793 7 pattern-c 0.850 8 0.892 5 0.879 2 0.824 2
下载: 导出CSV
表 6 可变形注意力在Transformer+RPS不同层的消融实验
Table 6 Ablation experiments of DA in different layers of Swin Transformer+RPS
层 ${F_1}$分数 $ A_{\mathrm{cc}} $ $ P_{\mathrm{r}} $ $ R_{\mathrm{e}} $ 3 4 $ \surd $ 0.850 8 0.892 5 0.879 2 0.824 2 $ \surd $ $ \surd $ 0.809 2 0.866 4 0.863 0 0.761 6
下载: 导出CSV
-
[1] POPE C, DOCKERY D. Health effects of fine particulate air pollution: lines that connect[J]. Journal of the Air & Waste Management Association, 2006, 56(6): 707-708.
[2] 史劲亭, 袁非牛, 夏雪. 视频烟雾检测研究进展[J]. 中国图象图形学报, 2018, 23(3): 303-322. doi: 10.11834/jig.170439 SHI Jinting, YUAN Feiniu, XIA Xue. Video smoke detection: a literature survey[J]. Journal of Image and Graphics, 2018, 23(3): 303-322. doi: 10.11834/jig.170439
[3] MIRANDA G, LISBOA A, VIEIRA D, et al. Color feature selection for smoke detection in videos[C]//2014 12th IEEE International Conference on Industrial Informatics (INDIN). New York: IEEE, 2014: 31-36.
[4] HSU Y C, HUANG T H, HU T Y, et al. Project RISE: recognizing industrial smoke emissions[J]. Proceedings of the AAAI Conference on Artificial Intelligence, 2021, 35(17): 14813-14821. doi: 10.1609/aaai.v35i17.17739
[5] YIN Z, WAN B, YUAN F, et al. A deep normalization and convolutional neural network for image smoke detection[J]. IEEE Access, 2017, 5: 18429-18438. doi: 10.1109/ACCESS.2017.2747399
[6] HE L, GONG X, ZHANG S, et al. Efficient attention based deep fusion CNN for smoke detection in fog environment[J]. Neurocomputing, 2021, 434: 224-238. doi: 10.1016/j.neucom.2021.01.024
[7] LIU Y, QIN W, LIU K, et al. A dual convolution network using dark channel prior for image smoke classification[J]. IEEE Access, 2019, 7: 60697-60706. doi: 10.1109/ACCESS.2019.2915599
[8] ZHOU Y, WANG J, HAN T, et al. Fire smoke detection based on vision transformer[C]//2022 4th International Conference on Natural Language Processing (ICNLP). New York: IEEE, 2022: 39-43.
[9] SIMONYAN K, ZISSERMAN A. Very deep convolutional networks for large-scale image recognition[C]//International Conference on Learning Representations (ICLR). [S. l. ]: OALiB, 2015: 1-14.
[10] TAO H, LU M, HU Z, et al. Attention-aggregated attribute-aware network with redundancy reduction convolution for video-based industrial smoke emission recognition[J]. IEEE Transactions on Industrial Informatics, 2022, 18(11): 7653-7664. doi: 10.1109/TII.2022.3146142
[11] LIN G, ZHANG Y, XU G, et al. Smoke detection on video sequences using 3D convolutional neural networks[J]. Fire Technology, 2019, 55: 1827-1847. doi: 10.1007/s10694-019-00832-w
[12] CAO Y, TANG Q, WU X, et al. EFFNet: enhanced feature foreground network for video smoke source prediction and detection[J]. IEEE Transactions on Circuits and Systems for Video Technology, 2021, 32(4): 1820-1833.
[13] TAO H, DUAN Q. An adaptive frame selection network with enhanced dilated convolution for video smoke recognition[J]. Expert Systems with Applications, 2023, 215: 119371. doi: 10.1016/j.eswa.2022.119371
[14] VASWANI A, SHAZEER N, PARMAR N, et al. Attention is all you need[C]//Advances in Neural Information Processing Systems. [S. l. ]: [s. n. ], 2017: 5998-6008.
[15] LIU Z, LIN Y, CAO Y, et al. Swin transformer: hierarchical vision transformer using shifted windows[C]//Proceedings of the IEEE/CVF International Conference on Computer Vision. New York: IEEE, 2021: 10012-10022.
[16] XIA Z, PAN X, SONG S, et al. Vision transformer with deformable attention[C]//Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. New York: IEEE, 2022: 4794-4803.
[17] LIU Z, NING J, CAO Y, et al. Video swin transformer[C]//Proceedings of the IEEE/CVF Conference on Computer Vision and Pattern Recognition. New York: IEEE, 2022: 3202-3211.
[18] XIANG W, LI C, WANG B, et al. Spatiotemporal self-attention modeling with temporal patch shift for action recognition[C]//European Conference on Computer Vision. Cham: Springer Nature Switzerland, 2022: 627-644.
