0.2 μm~20 μm超宽光谱超材料吸波结构设计与仿真

檀立刚, 魏美亭, 李捷, 骆明伟

檀立刚, 魏美亭, 李捷, 骆明伟. 0.2 μm~20 μm超宽光谱超材料吸波结构设计与仿真[J]. 应用光学, 2024, 45(5): 903-915. DOI: 10.5768/JAO202445.0501004
引用本文: 檀立刚, 魏美亭, 李捷, 骆明伟. 0.2 μm~20 μm超宽光谱超材料吸波结构设计与仿真[J]. 应用光学, 2024, 45(5): 903-915. DOI: 10.5768/JAO202445.0501004
TAN Ligang, WEI Meiting, LI Jie, LUO Mingwei. Design and simulation of 0.2 μm~20 μm ultra-wide spectrum metamaterial absorption structure[J]. Journal of Applied Optics, 2024, 45(5): 903-915. DOI: 10.5768/JAO202445.0501004
Citation: TAN Ligang, WEI Meiting, LI Jie, LUO Mingwei. Design and simulation of 0.2 μm~20 μm ultra-wide spectrum metamaterial absorption structure[J]. Journal of Applied Optics, 2024, 45(5): 903-915. DOI: 10.5768/JAO202445.0501004

0.2 μm~20 μm超宽光谱超材料吸波结构设计与仿真

详细信息
    作者简介:

    檀立刚(1983—),男,博士研究生,高级工程师,主要从事机载光电侦察告警、分布式多传感器数据融合、多平台无源定位、超材料宽带吸波结构设计研究。E-mail:tlgbb@163.com

    通讯作者:

    魏美亭(1983—),女,工程师,主要从事光通信、光电对抗隐身等领域技术研究。E-mail:308295999@qq.com

  • 中图分类号: TN213;TN202

Design and simulation of 0.2 μm~20 μm ultra-wide spectrum metamaterial absorption structure

  • 摘要:

    为了实现对从紫外到红外超宽光学谱段辐射的高效吸收,设计了0.2 μm~20 μm波长范围内高吸收效率的超材料吸波结构。采用超宽带分区设置、5分离层结构优化设计、非均匀采样等方法获得了3尺度5分离层超材料吸波结构的等效谐振电路参数,确定了各分离层结构参数,分析讨论了吸波性能。仿真实验结果表明:超材料吸波结构总厚度约3.14 μm,在0.2 μm~20 μm波长范围内吸收效率优于89%,有效吸波带宽比接近100%,满足超宽光谱超材料吸波结构波长范围和吸收效率约束。设计方法在超宽带频率范围内可实现一致性连续吸波结构设计,各分区吸波带宽比预期带宽拓展约45.26%,整体吸收带宽比预期带宽拓展约81.57%,吸收效率优于80%的有效吸收带宽比约85.11%,适用于超宽光谱探测与对抗隐身。

    Abstract:

    To realize high efficiency absorption of ultra-wide optical spectrum radiation from ultraviolet to infrared, it was designed that 0.2 μm~20 μm optical metamaterial absorption structure with high efficiency absorption. It was designed by the method of ultra-wide band partition set, 5 separate layers optimal design and non uniform sampling to get the parameters of equivalent resonant circuit of 3 scale 5 separate layers metamaterial absorption structure, and the structure parameters of each layer was obtained and the absorption property was analyzed and discussed. Simulation experimental results show that, the total thickness of metamaterial absorption structure is about 3.14 μm, the absorption efficiency is better than 89% in 0.2 μm~20 μm wavelength range, and the absorption bandwidth ratio is near 100%, which can satisfy the constrain requirement of frequency range and absorption efficiency. This method can realize coherent and continuous absorption structure design in ultra-wide band frequency range, with absorption band expanding 45.26% in each partition and with total absorption band expanding 81.57% more than expected, the absorption bandwidth ratio is about 85.11%, that absorption efficiency is better than 80%. It can be applied in ultra-wide spectrum detection and confrontation stealth.

  • 在兵器靶场测试研究领域,对弹丸各项参数检测时能够得到弹丸清晰的飞行图像是非常重要的[1-2]。传统观测弹丸的飞行姿态有2种方法:一种是沿着外弹道方向放置多台高速CCD相机,通过分析每台摄像机单独拍摄弹丸图像,经过后续复杂的处理技术,得到较为完整的弹丸图像[1]。此方法受单个CCD相机视场范围的限制,且对多个相机所拍摄的图像进行分析时还涉及复杂的处理技术,更重要的是长距离测量时要花费很多的财力和物力[3-5];另一种方法是将单个CCD相机系统固定在跟踪机架上,通过实时旋转CCD相机镜头来跟踪弹丸,但使用时,很难将设备用于测量小型高速飞行的弹丸。为了弥补这2种方法的缺陷,国外提出一种通过转镜和CCD相机实现对弹丸的实时跟踪技术,固定CCD相机位置,将它对准反射镜,通过拍摄反射镜中弹丸图像,以实现对高速弹丸的跟踪拍摄[6]。目前国外对此项技术的保密性非常高,国内相关产品还处于研发阶段,为了弥补我国在相关技术的空白,对于转镜跟踪测量系统的研究是非常有意义的[7]。基于高速CCD视场中点的转镜跟踪系统是通过计算机控制转镜转动来跟踪弹丸,同时弹丸的飞行姿态反射到CCD相机后,拍摄一组序列图像,从而实现对弹丸的同步跟踪[8-9]。因此,在跟踪系统中,建立弹丸运动以及转镜转动的数学模型对研究弹丸的飞行姿态有着重要的作用[10]。本文将研究基于高速CCD视场中点的转镜跟踪系统,主要包括建立弹丸和转镜的数学模型以及相关参数对系统的影响。

    基于高速CCD相机视场中点的跟踪系统主要包含5个组成部分,如图 1所示。在系统能有效跟踪弹丸的视场前方设有测量弹丸速度的天幕靶,当弹丸穿过天幕靶后就能在计算机控制系统中获得弹丸的速度,此时计算机控制系统通过计算弹丸进入转镜的有效视场时间驱动伺服系统控制转镜在相应的时间段内转动。在整个跟踪过程中,转镜转动将运动弹丸的飞行姿态反射到CCD相机中,CCD相机拍摄的弹丸图像存储在计算机中,从而实现CCD相机对高速运动弹丸的同步跟踪测量。

    图  1  转镜弹道跟踪系统框图
    Figure  1.  Rotary mirror ballistic tracking system block diagram

    一般情况下,转镜跟踪系统能跟踪90°视场的弹道线。跟踪系统在开始跟踪弹丸前有5°的缓冲角让反射镜预加速到一定速度,在跟踪结束时也有5°的缓冲角让反射镜停止。基于高速CCD相机视场中点的跟踪系统,工作原理图如图 2所示。当弹丸穿过天幕靶2后到达转镜-50°视场时,转镜缓慢加速转动。当弹丸到达-45°视场角时,转镜的条件满足同步跟踪弹丸的条件,系统开始同步跟踪弹丸运动。当弹丸到达+45°视场角时,反射镜开始缓慢减速,当到达转镜+50°视场时,系统停止工作,从而完成对90°转镜视场范围内弹丸的同步跟踪。

    图  2  弹道跟踪系统工作原理图
    Figure  2.  Ballistic tracking system operating principle

    地球上任何飞行的物体都会受到地心引力和空气阻力的影响,在实际情况下弹丸发射后由于受到这2个力的作用,它不再是沿着弹道线的直线运动,而是作斜抛运动。由于弹丸的飞行速度很快,对弹丸实现实时跟踪的距离相比于整个运动过程较短,因此,在理论研究过程中,假设弹丸不受地心引力和空气阻力的影响,弹丸则沿着弹道线方向作匀速运动,且轨迹与地面平行。

    假设弹丸沿弹道线方向作匀速直线运动,转镜视场中点跟踪弹丸的原理图如图 3所示。CCD相机主光轴与弹道线平行且与转镜相交于O点,OQ为相机主光轴到弹道线之间的垂直距离,记为H,垂足Q为坐标原点,规定弹丸沿弹道线运动的方向为x正方向,W点为要跟踪的弹丸,则弹丸距坐标原点的距离为|WQ|= S。CCD相机的视场角为2θ,转镜与主光轴的夹角为ϕOP=L1, AB段为转镜跟踪弹丸的有效范围。

    图  3  转镜跟踪弹丸的原理图
    Figure  3.  Schematic diagram of rotating mirror tracking projectile

    由反射定理和几何关系并根据图 3可以得到弹丸运动模型:

    $$ \begin{array}{*{20}{l}} {S\left( t \right) = \frac{H}{{\tan {\Phi _{\left( t \right)}}}} + } \\ {\;\;\;\;\;\;\;\;\;\;\frac{{\left( {0.5{L_1}\sin 2{\Phi _{\left( t \right)}}} \right) + H\cos {\Phi _{\left( t \right)}}{{\sin }^2}\theta }}{{\sin {\Phi _{\left( t \right)}} \times \sin \lambda \times \sin \beta }}} \end{array} $$ (1)

    同时, A点坐标:

    $$ {X_A} = \frac{H}{{\tan {\mathit{\Phi }_{\left( t \right)}}}} - \frac{{\left( {{L_1} + \frac{H}{{\sin {\mathit{\Phi }_{\left( t \right)}}}}} \right)\sin \theta }}{{\sin \beta }} $$ (2)

    B点坐标:

    $$ {X_B} = \frac{H}{{\tan {{\Phi }_{\left( t \right)}}}} + \frac{{\left( {{L_1} + \frac{H}{{\sin {{\Phi }_{\left( t \right)}}}}} \right)\sin \theta }}{{\sin \lambda }} $$ (3)

    由(2)、(3)式可得整个跟踪视场的范围为

    $$ AB\left( t \right) = \left( {{L_1} + \frac{H}{{\sin {\mathit{\Phi }_{\left( t \right)}}}}} \right)\left( {\frac{{\sin \beta + \sin \lambda }}{{\sin \beta \sin \lambda }}} \right)\sin \theta $$ (4)

    (1) 式两边同时对t求导,则得出弹丸速度和转镜角速度的关系为

    $$ \begin{array}{l} \frac{v}{w} = H\csc {\mathit{\Phi }_{\left( t \right)}}[ - 2\csc {\mathit{\Phi }_{\left( t \right)}} - \cot {\mathit{\Phi }_{\left( t \right)}} \cdot \\ \;\;\;\;\;\;\;\frac{{\sin \theta \left( {\sin \beta - \sin \lambda } \right)}}{{\sin \lambda \sin \beta }}] + \left( {{L_1} + H\csc {\mathit{\Phi }_{\left( t \right)}}} \right) \cdot \\ \;\;\;\;\;\;\;\frac{{\sin \theta \left( {{{\sin }^2}\lambda \cos \beta + {{\sin }^2}\beta \cos \lambda } \right)}}{{{{\sin }^2}\beta {{\sin }^2}\lambda }} \end{array} $$ (5)

    式中:β=2ϕ(t)+θλ=2ϕ(t)-θΦ(t)=2ϕ(t)

    利用MATLAB对系统的数学模型进行仿真, 由于在对不同速度的弹丸进行跟踪时,系统开始工作的时间不同,则弹道宽度AB也不同,弹道宽度曲线随时间的变化曲线可由MATLAB仿真得到。当H=200 m, v=100 m/s时,转镜视场范围内的有效视场AB随时间变化的曲线如图 4所示。

    图  4  转镜视场范围内有效跟踪范围随时间变化曲线
    Figure  4.  Curves of effective tracking range over time within rotation mirror FOV

    根据图 4可以看出AB点的坐标随着时间的变化而变化,系统能有效跟踪弹丸的范围也在随时间变化,它的曲线呈开口向上的抛物线,当弹丸到达转镜正上方时有效跟踪范围最小,且最小值约为14 m,远大于被观测高速目标的尺寸,可以满足系统跟踪弹丸的视场要求。

    扫描速率R定义为被测弹丸速度v和相机主光轴到弹道线的垂直距离H的比值,它可以表示为

    $$ R = \frac{v}{H} $$ (6)

    对于不同速度的弹丸,不同的相机位置,只要保证它们的比值相同,那么转镜的扫描速率都是相同的,可以采用同一扫描速率。联立(5)式和(6)式,可以得出在ϕ=45°时,转镜的最大角速度ωmaxR之间的关系为

    $$ {\omega _{\max }} = \left| { - \frac{v}{{2H}}} \right| = \frac{R}{2} $$ (7)

    由(7)式可知,转镜的最大角速度仅跟扫描速率相关。

    在跟踪系统中,扫描速率R是有一定范围的,它跟CCD相机所能接收物体像大小的能力有关。它的最大值与电机的转速有关,最小值与CCD的视场范围有关。在对弹丸的跟踪过程中,选择合适的扫描曲线控制转镜转动,在CCD中对连续弹丸图像的成像效果有着极大的提高。

    根据(1)式可知,同一个跟踪系统在跟踪弹丸时(即相机视场角和转镜转动角度相同),CCD相机、转镜的所处位置对整个系统的跟踪效果有影响,也就是转镜到弹道线的垂直距离OQ(H)和CCD相机到转镜的距离OP(L1)对跟踪视场有影响。

    根据(1)和(4)式可知H越大,能有效跟踪弹丸的范围就越大。如果想得到弹丸长时间的飞行轨迹,可以通过一直增大H来实现,但是转镜转动和相机的视场角都是有限制的,H不会一直增大。

    对于图 3,现在假设相机的焦距为f,弹丸长度为d,弹丸成像在CCD上的长度为L, CCD的光敏面尺寸为l×ħ。根据物像关系可知:

    $$ \frac{d}{L} = \frac{{{L_1} + H}}{f} $$ (8)

    为了保证在跟踪过程中弹丸的像不脱离CCD的光敏面,一般要求弹丸长度占CCD光敏面长度的1/5~4/5,由此关系和(8)式可以得到转镜和相机的位置关系为

    $$ \frac{{5df}}{l} - {L_1} \le H \le \frac{{5df}}{{4l}} - {L_1} $$ (9)

    由(9)式可知:已知相机参数和弹丸长度,通过调整转镜到弹道线的距离H和相机到转镜的距离L1就可以使弹丸清晰成像。

    假设天幕靶测得弹丸的速度为v0,CCD视场大小为l×ħ,弹丸的长度为d,在必须考虑地球引力对弹丸的影响时,弹丸脱离CCD视场范围的情况有2种,其示意图如图 5所示。

    图  5  弹丸脱离CCD视场范围示意图
    Figure  5.  Schematic diagram of projectile escaping from CCD FOV

    图 5所示,曲线1是弹丸在水平方向上发生偏离的情况,曲线2是弹丸在竖直方向上发生偏离的情况。通过计算得到弹丸在水平方向上的离散速度为

    $$ \Delta v = \frac{{\left( {3l + 5d} \right){v_0}}}{{5S}} $$ (10)

    弹丸在竖直方向上的离散速度为

    $$ \Delta v = \frac{ħ}{{\sqrt {\frac{{8\left( {{H_1} - H} \right)}}{8}} }} $$ (11)

    式中:S为弹丸在CCD视场内飞行的距离;H1为弹丸偏移后距离相机主光轴的垂直距离。

    基于高速CCD相机视场中点跟踪弹丸的转镜系统,在弹道线方向跟踪弹丸时(图 3所示),取L=300 mm, H=200 m, θ=2°,利用MATLAB得到的跟踪效果表如表 1所示。

    表  1  相机中点跟踪效果表
    Table  1.  Camera midpoint tracking effect table
    时间T/s 转镜角度/(°) 视场前点B/m 视场后点A/m 理论跟踪点/m 实际跟踪点/m Δ/m
    2.0 66.5203 -174.0924 -200.2985 -187.1954 -187.1924 -0.003
    2.5 63.1024 -135.9317 -157.4249 -146.6783 -146.6763 -0.002
    3.0 57.8523 -87.8016 -105.0347 -96.4182 -96.4160 -0.0022
    3.5 53.0235 -50.0291 -65.1764 -57.6028 -57.6012 -0.0016
    4.0 45.0000 6.9946 -6.9946 0 0.002 -0.002
    4.5 38.8521 50.9746 36.3204 43.6484 43.6463 0.0021
    5.0 32.1578 104.9447 87.7175 96.3311 96.3283 0.0028
    5.5 27.0357 155.8694 134.5268 145.1981 145.1956 0.0025
    6.0 22.5278 214.0722 186.1262 200.0992 200.0962 0.003
    下载: 导出CSV
    | 显示表格

    由(1)式可知:在相机和电机的参数相同的条件下(即相机视场角和转镜的转动角度相同),弹丸的位置只跟相机主光轴到弹道线的垂直距离HOP的大小相关。弹丸的跟踪点坐标是按照(1)式的函数关系计算出的,根据函数的系统误差公式可以得到弹丸坐标的系统误差公式为

    $$ \begin{array}{l} \Delta {S_{\left( t \right)}} = \left( {\frac{1}{{{\rm{tan}}{\mathit{\Phi }_{\left( t \right)}}}} + \frac{{\cos {\mathit{\Phi }_{\left( t \right)}} \times {{\sin }^2}\theta }}{{\sin {\mathit{\Phi }_{\left( t \right)}} \times \sin \lambda \times \sin \beta }}} \right)\Delta H + \\ \;\;\;\;\;\;\;\;\;\;\;\left( {\frac{{0.5\sin 2{\mathit{\Phi }_{\left( t \right)}} \times {{\sin }^2}\theta }}{{\sin {\mathit{\Phi }_{\left( t \right)}} \times \sin \lambda \times \sin \beta }}} \right)\Delta {L_1} \end{array} $$ (12)

    已知ΔH=0.003 m, ΔL1=0.001 m,利用MATLAB得到弹丸坐标的系统误差随时间变化的曲线如图 6所示。

    图  6  系统误差随时间变化曲线
    Figure  6.  Systematic error curve over time

    由上图看出系统的误差范围在±0.003 m的范围内变化,结合表 1所示的Δ值可知,测量误差在系统误差的范围内。也就是说,基于高速CCD相机视场中点的跟踪系统可以实现对弹丸的实时跟踪性能。

    通过建立高速CCD相机视场中点的转镜弹道跟踪系统的数学模型,并对其运动曲线进行了仿真,得出了能有效跟踪弹丸的视场范围。分析了主要参数转镜到弹道线的距离H和转镜到相机的距离L1对跟踪效果的影响,计算了扫描速率和速度的最大离散间隔值以及它们对成像效果造成的影响,进一步得到了转镜和相机空间布置的关系。在理想条件下,当弹丸飞行速度为100 m/s,转镜到弹道线的垂直距离H为200 m时,分析了系统存在的误差,结果证明该系统可以实现对弹丸的同步跟踪。

  • 图  1   5分离层结构示意图

    Figure  1.   Diagram of 5 separate layers structure

    图  2   等效谐振电路示意图

    Figure  2.   Schematic diagram of equivalent resonance circuit

    图  3   基于遗传算法的5分离层结构优化设计流程

    Figure  3.   Optimal design flow of 5 separate layers structure by genetic algorithm

    图  4   0.2 μm~20 μm光学超宽带超材料吸波结构

    Figure  4.   0.2 μm~20 μm ultra-wide spectrum metamaterial absorption structure

    图  5   分区1内各频点的反射损耗和吸收效率

    Figure  5.   Reflection loss and absorption efficiency of each frequency in the first partition

    图  6   分区2内各频点的反射损耗和吸收效率

    Figure  6.   Reflection loss and absorption efficiency of each frequency in the second partition

    图  7   分区3内各频点的反射损耗和吸收效率

    Figure  7.   Reflection loss and absorption efficiency of each frequency in the third partition

    图  8   0.2 μm~20 μm波长范围内超宽光谱超材料吸波结构整体吸收率曲线

    Figure  8.   Total absorption efficiency curve of ultra-wide spectrum metamaterial absorption structure in wavelength range of 0.2 μm~20 μm

    图  9   分区1优化后结构参数的吸收性能仿真

    Figure  9.   Absorption property simulation of partition 1 using optimal structure parameters

    图  10   分区2优化后结构参数的吸收性能仿真

    Figure  10.   Absorption property simulation of partition 2 using optimal structure parameters

    图  11   分区3优化后结构参数的吸收性能仿真

    Figure  11.   Absorption property simulation of partition 3 using optimal structure parameters

    图  12   补齐分区1吸波周期凹陷区域的洛伦兹模型拟合曲线

    Figure  12.   Lorentz fit curve for polishing absorption cycle indent of partition 1

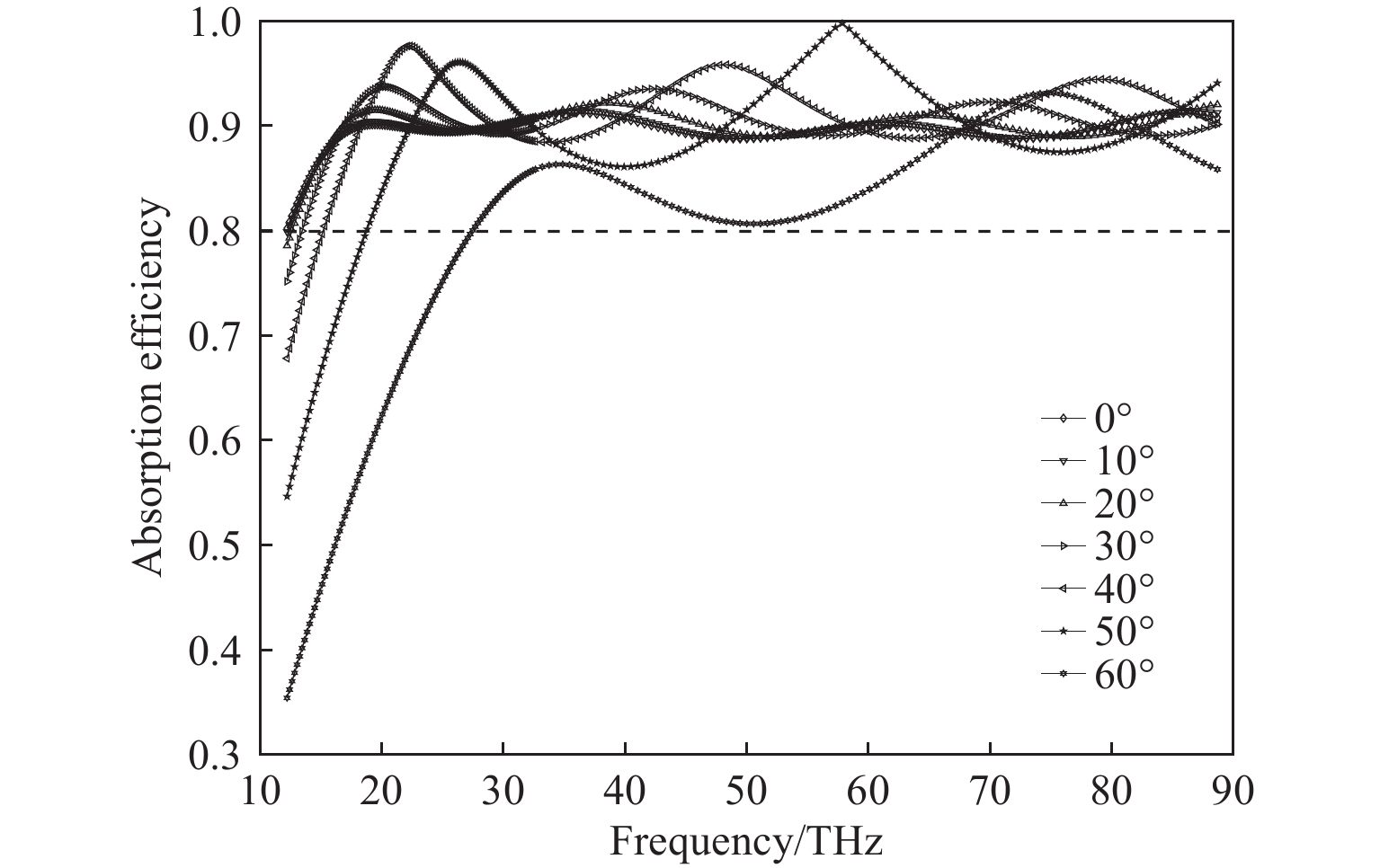

    图  13   不同角度下分区1的5分离层结构吸收效率仿真

    Figure  13.   Absorption efficiency simulation of five separation layers in partition 1 at different incident angles

    图  14   不同角度下分区2的5分离层结构吸收效率仿真

    Figure  14.   Absorption efficiency simulation of five separation layers in partition 2 at different incident angles

    图  15   不同角度下分区3的5分离层结构吸收效率仿真

    Figure  15.   Absorption efficiency simulation of five separation layers in partition 3 at different incident angles

    图  16   不同角度下超宽光谱超材料吸波结构在0.2 μm~20 μm波长范围内整体吸收率曲线

    Figure  16.   Total absorption efficiency curves of ultra-wide spectrum metamaterial absorption structure in range of 0.2 μm~20 μm at different angles

    表  1   3尺度5分离层结构参数

    Table  1   Parameters of 3 scales 5 separate layers structure

    Name Surface mental
    structure
    dimension/nm
    Dielectric layer
    thickness/nm
    The fifth layer of Partition 3 31.3 8.63
    The fourth layer of Partition 3 203 29.0
    The third layer of Partition 3 167 20.7
    The second layer of Partition 3 523 24.3
    The first layer of Partition 3 334 12.7
    The fifth layer of Partition 2 175 190
    The fourth layer of Partition 2 611 158
    The third layer of Partition 2 534 130
    The second layer of Partition 2 841 121
    The first layer of Partition 2 1 670 163
    The fifth layer of Partition 1 392 143.6
    The fourth layer of Partition 1 2 490 814
    The third layer of Partition 1 1 850 516
    The second layer of Partition 1 5 200 334
    The first layer of Partition 1 4 950 478
    下载: 导出CSV

    表  2   典型频率处的反射损耗和吸收效率

    Table  2   Reflection loss and absorption efficiency at typical frequencies

    Frequency/THz Reflection loss/dB Absorption efficiency
    12.21 −14.08 0.802 4
    19.42 −20.10 0.901 2
    35.98 −21.16 0.912 5
    49.43 −18.99 0.887 7
    60.64 −20.09 0.901 1
    71.29 −19.00 0.887 8
    84.75 −21.14 0.912 3
    97.11 −20.55 0.906 2
    132.2 −19.42 0.893 1
    179.9 −20.54 0.906 1
    224.8 −19.61 0.895 4
    286.4 −22.52 0.925 1
    350.9 −19.62 0.895 5
    395.7 −20.54 0.906 0
    443.3 −19.40 0.892 9
    305.2 −13.83 0.796 5
    470.1 −20.68 0.907 6
    650.5 −19.23 0.890 7
    913.6 −20.96 0.910 4
    1208 −19.08 0.888 9
    1516 −21.35 0.914 4
    1824 −19.02 0.888 1
    2119 −21.04 0.911 3
    2217 −20.39 0.904 4
    下载: 导出CSV

    表  3   优化后的等效谐振电路参数

    Table  3   Optimal parameters of equivalent resonant circuit

    Parameters The first layer The second layer The third layer The fourth layer The fifth layer
    Resistance1(Ω) 247.74 493.97 787.70 1332.50 1130.59
    Inductance1(H) 1.89×10−16 1.67×10−16 3.99×10−17 6.13×10−17 2.06×10−16
    Condenser1(F) 8.03×10−13 7.91×10−13 1.10×10−13 1.36×10−13 3.39×10−15
    Resistance2(Ω) 341.33 647.69 580.54 1865.57 3177.54
    Inductance2(H) 2.021×10−16 2.43×10−16 9.84×10−16 4.98×10−16 2.56×10−16
    Condenser2(F) 2.97×10−13 3.58×10−13 9.68×10−14 6.45×10−14 5.53×10−15
    Resistance3(Ω) 316.04 421.52 1309.93 894.81 1809.43
    Inductance3(H) 1.75×10−16 1.78×10−16 4.93×10−17 1.14×10−16 2.52×10−16
    Condenser3(F) 8.08×10−13 3.67×10−13 9.50×10−14 8.05×10−14 5.84×10−14
    下载: 导出CSV

    表  4   不同入射角度下5分离层吸波结构的吸收效率

    Table  4   Absorption efficiency of five separation layers structure at different incident angles

    Incident angles/(°) Absorption efficiency better than 80%
    Partition 1 frequency range/ THz Partition 2 frequency range / THz Partition 3 frequency range / THz
    0 [12.21,88.67] [64.12,443.30] [310.30,2 217]
    10 [12.41,88.67] [65.15,443.30] [315.50,2 217]
    20 [12.62,88.67] [67.22,443.30] [325.80,2 217]
    30 [13.65,88.67] [73.40,443.30] [346.40,2 217]
    40 [15.30,88.67] [83.71,443.30] [397.90,2 217]
    50 [18.80,88.67] [105.40,443.30] [495.90,2 217]
    60 [27.46,88.67] [161.00,238.80] [743.30,1 152.00]
    下载: 导出CSV
