Peak power measurement device of terawatt femtosecond pulsed laser and measurement uncertainty analysis
-
摘要:
超短超强脉冲激光（飞秒强激光）具有极高的峰值功率，在激光惯性约束聚变、高能物理、激光微加工等领域具有广阔的应用前景。飞秒脉冲激光峰值功率是评价超短超强脉冲激光系统性能的重要参数。介绍了基于光谱相位相干直接电场重构法的太瓦量级飞秒脉冲激光峰值功率测量方法、测量装置组成和工作原理，搭建了一套太瓦量级的飞秒脉冲激光峰值功率测量装置，分析和讨论了影响太瓦激光峰值功率测量结果的测量不确定度分量来源和主要因素。测量峰值功率的重复性为2.9%，测量不确定度达到17.6%（k=2），有效解决了太瓦量级飞秒激光峰值功率测量问题。
Abstract:Ultra-short and ultra-intense pulsed lasers (femtosecond lasers) possess extremely high peak power, and hold broad application prospects in laser inertial confinement fusion, high-energy physics, laser micro-processing and other fields. The peak power of femtosecond pulsed lasers is a crucial parameter for evaluating the performance of ultra-short and ultra-intense pulsed laser systems. A peak power measurement method of terawatt-level femtosecond pulsed laser based on the spectral phase coherent direct electric field reconstruction was introduced, along with the composition and working principles of the measurement device. A set of peak power measurement device of terawatt-level femtosecond pulsed laser was constructed, and the sources as well as main factors of measurement uncertainty influencing the measurement results of peak power were analyzed and discussed. The repeatability of the peak power measurement is 2.9%, and the measurement uncertainty reaches 17.6% (k=2), which effectively addresses the issue of peak power measurement of terawatt-level femtosecond laser.
-
Keywords:
- femtosecond laser /
- pulse width /
- pulse waveform /
- peak power /
- measurement uncertainty
-
引言
在光谱数据处理技术中，一般要对原始信号进行滤波，通常采用的滤波算法是傅里叶变换、低通滤波、卡尔曼滤波、中值滤波、高斯滤波、双边滤波和小波滤波等。其中，傅里叶变换在差分吸收光谱的滤波中广泛应用，但不适用于Mie散射的光谱数据；低通滤波器的设计虽然比较简单，但会引起严重失真，低通滤波器适用于滤除脉冲噪声的环境；卡尔曼滤波不适用于静态的光谱数据；中值滤波[1]和高斯滤波[2]也只适用于平滑滤波；双边滤波[3]可以在消除噪声的同时保持数据的局部特征，但它在数据信噪比过小的情况下也会失效；小波滤波的滤波效果比以上各种算法更具有优越性[4]，利用小波滤波不仅保持了傅里叶变换的优点而且也满足了局部性的要求。肖锦蓉[5]用小波滤波法处理颗粒散射光谱信号，反演颗粒分布，取得较好效果，在大散射角情况下，小波滤波效果仍不是很好。以上各种滤波算法都无法在大的散射角下(75°)给出良好的滤波效果。He等人[6]在2010年提出了引导滤波(Guided filter)，利用它对大量的室外无雾图像进行分析得到一种简单有效的规律，在去雾图像处理中取得了良好的效果。引导滤波可以在平滑图像的同时保持图像的边缘特性[7-8]，在二维图像滤波上得到广泛使用[9-11]。基于此，我们利用引导滤波对光谱数据进行处理，并将小波滤波与引导滤波结合成小波-引导联合滤波算法，这种联合滤波法比小波滤波与引导滤波单独处理的结果更为有效。
1 引导滤波算法
本文目的是对颗粒的原始散射光谱数据进行处理，从而提高颗粒粒径反演的精度。光谱数据与一般的二维图像有很大不同，光谱数据是一维数据，其一维像素坐标对应着波长，光谱强度对应着图像的亮度。
假设光谱数据函数的输出与输入在一个一维窗口内满足如下局部线性关系:
$$ {q_i} = {a_k}{I_i} + {b_k}, \forall i \in {w_k} $$ (1) 其中:q是输出数据的光谱强度值; I是输入引导数据的光谱强度值; i和k是波长索引; wk是中心位于第k波长处的窗口域; ak和bk是当窗口中心位于第k波长时局部线性函数的斜率和截距。
我们利用线性回归法来求局部线性函数的系数，期望拟合的局部函数输出值q与真实待滤波数据p之间的差距最小。定义误差函数如下：
$$ E({a_{kp}}, {b_k}) = \sum\limits_{i \in {w_k}} {({{({a_k}{I_i} + {b_k} - {P_i})}^2} + {\rm{ \mathsf{ ε} }}a_k^2)} $$ (2) (2) 式中:Pi是待滤波数据的光谱强度值; ak之前的系数ε是调节滤波器滤波效果的重要参数，为了防止ak过大。上式分别对ak与bk求导：
$$ \left\{ \begin{array}{l} \frac{{\partial E}}{{\partial {a_k}}} = \sum\limits_{i \in {w_k}} {2(I_i^2 + {\rm{ \mathsf{ ε} }}){a_k} + 2{I_i}{b_k} - 2{I_i}{P_i}} \\ \frac{{\partial E}}{{\partial {b_k}}} = \sum\limits_{i \in {w_k}} {2{a_k}{I_i} + 2{b_k} - 2{P_i}} \end{array} \right. $$ (3) 为求极小值，令
$$ \left\{ \begin{array}{l} \frac{{\partial E}}{{\partial {a_k}}} = 0\\ \frac{{\partial E}}{{\partial {b_k}}} = 0 \end{array} \right. $$ (4) 解得：
$$ \left\{ \begin{array}{l} {a_k} = \frac{{\frac{1}{{\left| w \right|}}\sum\limits_{i \in {w_k}} {{I_i}{P_i} - {\mu _k}{{\bar p}_k}} }}{{{\sigma ^2}_k + {\rm{ \mathsf{ ε} }}}}\\ {b_k} = {{\bar p}_k} - {a_k}{\mu _k} \end{array} \right. $$ (5) 其中:μk是引导函数光谱强度I在窗口wk中的平均值; σk2是I在窗口wk中的方差; |w|是窗口wk中波长的的数量; pk是待滤波光谱强度P在窗口wk中的平均值。
实际计算每个窗口的拟合函数的系数时，一个波长点会被多个窗口包含，即每个波长的强度会被多个拟合函数赋值[12]。因此，要具体求某一波长点的输出强度值时，只需将所有包含该波长的拟合函数值平均，由此得到第i波长的光强度值：
$$ {q_i} = \frac{1}{{\left| w \right|}}\sum\limits_{k:i \in {w_k}} {({a_k}{I_i} + {b_k})} = {{\bar a}_k}{I_i} + {{\bar b}_k} $$ (6) 2 基于Mie散射的水溶液光谱数据
Mie散射法测量水质的实验中测得的散射光谱数据如下图 1所示，图 1中三坐标轴分别代表波长、散射角和光强。图 1中的数据是2 μm球形粒子在15°、30°、45°、60°、75°、90°下测得的散射光谱图。从图 1中可以看出，随着散射角的增大，信噪比也随之减小，散射角接近于90°时，信号的曲线特征被噪声掩盖。在每个角度下的第1个波峰附近都有一个脉冲噪声，它们的幅值在同一数量级下，此噪声不随散射角而变化，这是由实验设备本身引起的噪声。如果直接对采样的数据进行粒径反演分析，得到结果的误差是很大的，所以对此数据进行预先滤波是非常有必须的。
![]()
图 1 2 μm粒子不同角度下Mie散射光谱数据Figure 1. Mie scattering spectra data of 2 μmparticles at different angles3 滤波结果及分析
3.1 引导滤波结果
图 2的光谱图对应图 1中散射角为15°时的光谱曲线，图 3的数据是由散射角为0°时，即透射光的光谱数据进行一定的处理得到。对光谱仪初始测得的数据，经压缩平移后得出图 3所示的引导数据曲线，引导数据的噪声相比原始数据的噪声要小很多。利用图 3中的引导数据对图 2中光谱数据进行不同窗口尺度下的滤波，其滤波效果如图 4所示。
![]()
图 4 不同滤波核窗口尺度下的滤波数据Figure 4. Spectra data after filtering under different filter kernel sizes从图 2中可以看出光谱仪捕获的原始数据有严重的噪声，在散射测量中，光强随着方位角的增大而减弱，随机噪声也随之突显出来。比较图 2与图 4可知，图 4中的三组数据滤波后比图 2要光滑，达到了滤波效果。从图 4中可以看出，随着窗口尺寸的减小，数据的细节突显得越明细。尤其是在550 nm~600 nm之间的一个小峰，在窗口尺寸为100 nm时不明显，当窗口尺寸为50 nm时，小峰有些凸起，当窗口尺寸为20 nm时，小峰可以清晰地看到。由此说明窗口的尺寸影响了最终数据的光滑程度。图 5是相同窗口尺寸下不同步长(窗口在计算时每次移动的距离)滤波后的数据。
从图 5中可以看出，在同样窗口尺寸下，步长越小越容易体现出数据的局部特征，而在算法上大的步长容易忽略400 nm与740 nm处的边缘数据，这点从90 nm的步长的滤波数据中就可以体现出来。如果步长过小则无法滤除局部数据噪声，如果步长过大则容易忽略局部特征，对于边缘数据处理不当。
3.2 算法比较
图 1中的散射角为15°、60°和90°的原始光谱数据具有不同的噪声等级，对它们进行小波滤波与引导滤波，分别得到图 6、7、8对应的效果。
图 6中的原始数据为15°下散射光强的光谱数据，其对应图 1中的15°谱线，噪声比较低。小波滤波与引导滤波的结果大致相同，但在引导滤波下的细节要比小波滤波明显。这是由于引导滤波具有更好的局部特征效果, 即当输入光谱曲线有导函数时，输出也有类似的导函数，说明引导滤波具有边缘保持特性。
图 7的原始数据为60°下散射光强的光谱图，其对应图 1中的60°谱线，此图中的信噪比相比15°时要低些。从图上看小波滤波的曲线更光滑些，而引导滤波的曲线更粗糙，主要体现在550 nm~600 nm之间的一段区域。这是由于图 3中的引导数据在此区域内也是粗糙的，但在其他部分可以看出小波滤波没有的细节。更重要的是，小波滤波没能滤去450 nm~500 nm之间的一个脉冲噪声，而引导滤波可以滤去，体现了小波滤波与引导滤波之间的差距。
图 8中的原始数据是在90°下测量到的散射光谱，其对应图 1中的90°谱线，这是个极端的情况，噪声已将原有的信号淹没了。这里，小波滤波未能体现出信号的局部特征，而引导滤波可以将信号各部分特征提取出来，尤其是在500 nm附近的波谷与500 nm~550 nm附近的波峰，在450 nm~500 nm处的小波峰也能体现出来，这时候引导滤波能体现明显的优势。
从图 6~8可以看出，引导滤波在低信号高噪声的情况下比小波滤波更有优势，对信号的局部特征提取更明显，小波滤波在信噪比较低时会引入脉冲噪声。
3.3 小波修正的引导滤波
从图 7与图 8可以看出，引导滤波效果对于引导数据的选取有一定的依赖性。图 7~8中的曲线在550 nm~600 nm处会有一小段噪声信号，这里并不是体现了数据的局部特征，而是引导数据引入的噪声，在图 3中可以看出引导数据在550 nm~600 nm处比较粗糙。对于引导数据先用小波变换处理，使得引导数据形成的曲线更光滑，再将其作为新的引导数据，代入(5)式与(6)式计算，得出滤波结果，不妨称这种方法为小波-引导联合滤波。
图 3经过小波滤波后得出新的引导数据，如图 9所示。对比图 3与图 9，图 9中的曲线要比图 3的曲线更光滑，并且将550 nm~600 nm段的噪声也滤去了。对于散射角为15°、60°、90°的原始数据采用小波引导滤波后的结果分别如图 10、11、12所示。
图 10中的原始数据是15°下测得的散射光谱，经过小波-引导滤波后得出了新的滤波效果图。对比图 6，经过小波-引导滤波的数据更为光滑，这点在图 11中更能够体现出来。
在图 11中，原始数据为60°下测得的散射光谱。对比图 11中的小波-引导滤波与图 7中的引导滤波数据，550 nm~600 nm之间的一段噪声没有在图 11中体现出来。经过小波滤波处理后的引导数据对最终的滤波效果在局部的影响是很大的。引导数据的局部光滑程度决定着最终滤波数据的局部光滑程度。
图 12为90°的原始数据经过小波-引导滤波后的光谱数据。与图 11相同的一点就是经过小波滤波后的引导滤波数据在550 nm~600 nm处的噪声消失了，数据更为光滑。对比图 8，数据的局部特征仍被保留，但引导数据引起的局部噪声消失了。相比小波滤波与引导滤波，小波-引导滤波数据更光滑。
图 13是2 μm粒子各散射角光谱的引导滤波结果，图 14是2μm粒子各散射角光谱的小波-引导联合滤波结果；图 15是5μm粒子的散射光谱原始数据，图 16和图 17分别是5μm粒子各散射角光谱的引导滤波结果和小波-引导联合滤波结果；图 18是8μm粒子的散射光谱原始数据，图 19和图 20分别是8μm粒子各散射角光谱的引导滤波结果和小波-引导联合滤波结果。
![]()
图 13 2 μm粒子不同角度的引导滤波光谱数据Figure 13. Guided filtering spectra data of 2 μmparticles at different angles![]()
图 14 2 μm粒子不同角度的小波-引导滤波光谱数据Figure 14. Wavelet-guided scattering spectra data of 2 μm particles at different angles![]()
图 15 5 μm粒子不同角度米散射光谱数据Figure 15. Mie scattering spectra data of 5 μmparticles at different angles![]()
图 16 5 μm粒子不同角度的引导滤波光谱数据Figure 16. Guided filtering spectra data of 5 μmparticles at different angles![]()
图 17 5 μm粒子不同角度的小波-引导滤波光谱数据Figure 17. Wavelet-guided filtering spectra data of 5 μm particles at different angles![]()
图 18 8 μm粒子不同角度的米散射光谱数据Figure 18. Mie scattering spectra data of 8 μmparticles at different angles![]()
图 19 8 μm粒子不同角度的引导滤波光谱数据Figure 19. Guided filtering spectra data of 8 μm particles at different angles![]()
图 20 8 μm粒子不同角度的小波-引导滤波光谱数据Figure 20. Wavelet-guided filtering spectra data of 8 μm particles at different angles从图 10、11、12中和图 13、16、17、19、20都可以看出，在数据的信噪比很高时，引导数据引起的局部噪声在滤波后的数据中影响很小。随着数据的信噪比降低，引导数据的局部噪声在滤波数据中逐步体现出来，所以对于不同的数据，选择合适的引导数据是必要的。
在反演实验中，已知三种粒径(2 μm、5 μm、8 μm)的粒子浓度比例是1:1:1。针对其在90°下的原始数据，分别进行小波滤波、引导滤波和小波-引导滤波，从得出的数据中选取(450 nm、500 nm、550 nm)三波长下的数值，使用Chahine[13]算法分别反演出粒子浓度比, 反演结果列于表 1中。小波滤波下的三种粒径粒子浓度比为0.67:1.08:0.53，与已知比例比较，相对误差为-35%、15%和-55%；引导滤波下的粒子浓度比为0.76:1.19:0.61，相对误差为-24%、19%和-39%；小波-引导滤波反演的粒子浓度比为0.77:1.20:0.62，相对误差分别为-23%、20%和-38%。从误差的结果可以看出，引导滤波在90°下的滤波数据的反演误差比小波滤波要小，小波-引导滤波反演的误差与引导滤波几乎一样。用同样方法，在同样波长下，根据15°和60°的散射光谱数据反演了粒子的浓度比例，结果也列于表 1中。表 2给出了小波滤波、引导滤波和小波-引导滤波三种方法反演粒子浓度比的相对误差。
表 1 三种滤波方法反演的浓度比Table 1. Concentration ratio inverted by 3 filtering methods滤波方法 15°浓度比例 60°浓度比例 90°浓度比例 小波 1.07:1.74:0.71 1.18:1.73:0.84 0.65:1.15:0.45 引导 0.97:1.47:0.74 0.80:1.22:0.65 0.76:1.19:0.61 小波-引导 0.98:1.48:0.75 0.81:1.23:0.66 0.77:1.20:0.62 表 2 反演浓度的相对误差Table 2. Relative error of inversion concentration滤波方法 15°相对误差/% 60°相对误差/% 90°相对误差/% 小波 7 74 -29 18 73 -16 -35 15 -55 引导 -3 47 -26 -20 22 -35 -24 19 -39 小波-引导 -2 48 -25 -19 23 -34 -23 20 -38 4 结论
在散射光谱分析中，使用引导滤波不仅在小散射角下能够达到小波滤波的效果，而且能在较大的散射角下(90°)获得较好的滤波效果，并且能滤除脉冲噪声。在引导滤波中，窗口大小对滤波效果影响较大，窗口尺寸小时，则无法滤除原本的噪声，如果窗口尺寸过大，则会忽略局部特征。窗口移动的步长对滤波效果影响较大，过大的步长不能显示局部特征，过小的步长会使曲线更粗糙，一般步长选择在窗口尺寸一半的附近比较合适。在数据信噪比较低时, 引导滤波后的数据也会较粗糙，利用小波-引导滤波的结果比引导滤波更好，消除了低信噪比下的局部噪声。根据引导滤波和小波-引导滤波的数据反演粒子浓度的误差明显比小波数据反演的误差小。
-
![]()
图 1 太瓦飞秒脉冲激光峰值功率测量系统组成图
Figure 1. Composition diagram of peak power measurement system of terawatt-level femtosecond pulsed laser
![]()
图 2 钛宝石飞秒激光源系统组成图
Figure 2. Composition diagram of Ti:Sapphire femtosecond laser source system
![]()
图 3 钛宝石飞秒种子源工作原理图
Figure 3. Working schematic diagram of Ti:Sapphire femtosecond seed source
![]()
图 4 飞秒再生放大系统工作原理图
Figure 4. Working schematic diagram of femtosecond regeneration amplification system
![]()
图 5 光谱相位相干直接电场重构法装置原理图
Figure 5. Schematic diagram of spectral phase coherent direct electric field reconstruction device

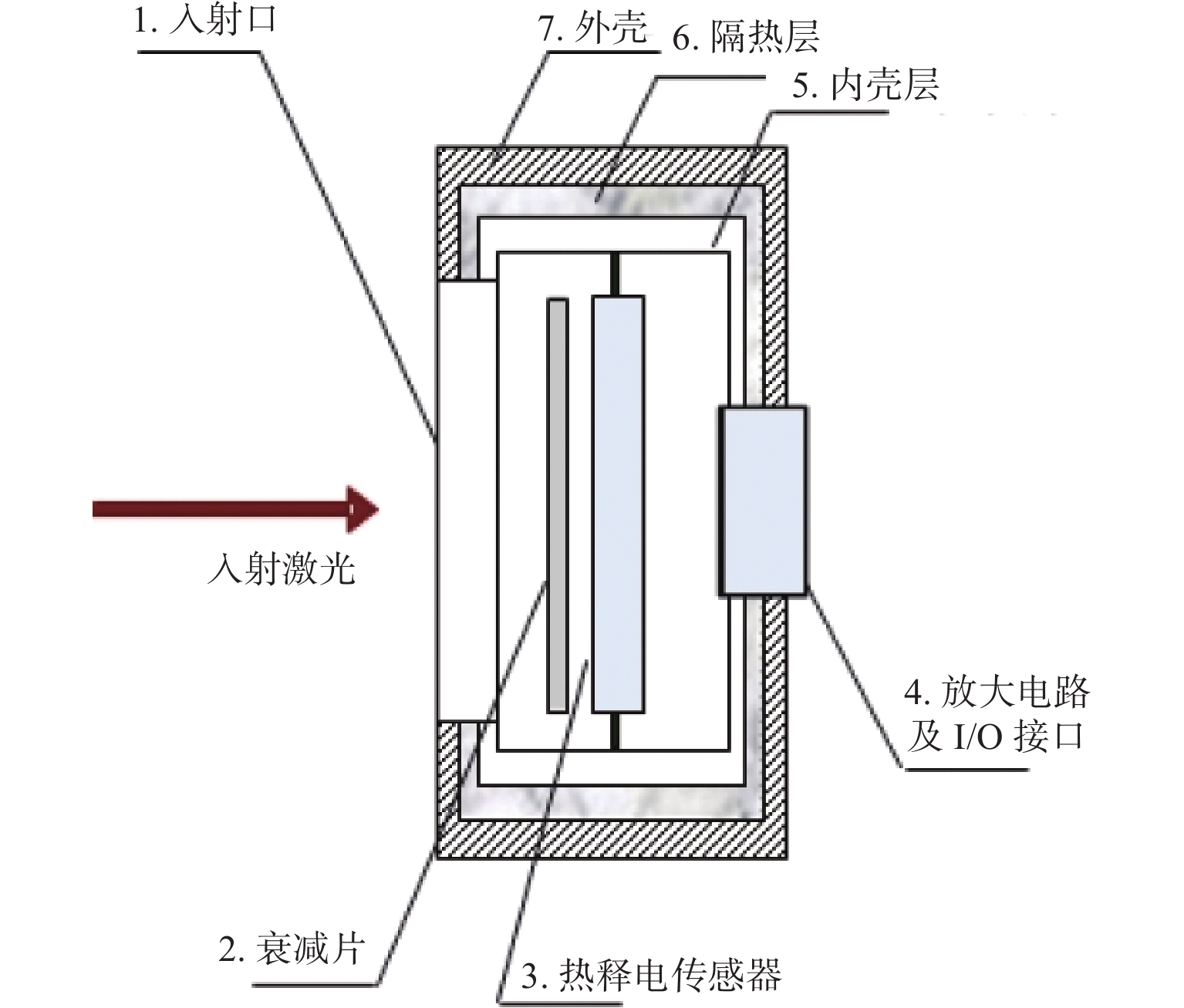

表 1 飞秒激光脉冲能量测量不确定度
Table 1 Uncertainty of femtosecond laser pulse energy measurement
测量不确定度分量 测量不确定度值/% 评定方法 能量计线性度u1 0.58 B类 能量计（含衰减片）面均匀性u2 1.74 B类 能量计标校u3 2.00 B类 测量重复性u4 0.82 A类 相对合成不确定度 2.9 / 相对扩展不确定度（k=2） 5.7 /
下载: 导出CSV
表 2 飞秒激光脉冲宽度测量不确定度
Table 2 Uncertainty of femtosecond laser pulse width measurement
不确定度分量 测量不确定度/% 评定方法 脉冲波形测量时间分辨率u1 0.58 B类 分束镜等光学元件脉宽展
宽引入的不确定度u20.58 B类 脉宽标定引入的测量不确定度u3 7.50 B类 测量重复性引入的不确定度分量u4 2.05 A类 相对合成不确定度 7.9 / 相对扩展不确定度（k=2） 15.7 /
下载: 导出CSV
表 3 10 fs飞秒激光脉冲能量、脉冲宽度和峰值功率测量结果
Table 3 Measurement results of 10 fs femtosecond laser pulse energy, pulse width, and peak power
测量次数 脉冲能量/mJ 脉冲宽度/fs 峰值功率/TW 1 0.220 10.1 0.0205 2 0.215 9.9 0.0204 3 0.217 10.4 0.0196 4 0.219 9.6 0.0214 5 0.212 9.8 0.0203 6 0.232 10.6 0.0206 平均值 0.219 10.1 0.0272 测量重复性 3.2% 3.8% 2.9%
下载: 导出CSV
表 4 飞秒激光峰值功率测量不确定度
Table 4 Uncertainty of femtosecond laser peak power measurement
不确定度分量 测量不确定度/% 评定方法 脉冲能量测量引入的不确定度u1 2.9 B类 脉冲宽度测量引入的不确定度u2 7.9 B类 测量重复性的测量不确定度u3 2.9 A类 相对合成不确定度 8.8 / 相对扩展不确定度（k=2） 17.6 /
下载: 导出CSV
-
[1] MAINE P, SKRICKLAND D, BADO P, et al. Generation of ultrahigh peak power pulses by chirped pulse amplification[J]. IEEE Journal of Quantum Electron,1988,24:398-403. doi: 10.1109/3.137
[2] PERRY M D, PENNINGTON D, STUART B C, et al. Petawatt laser pulses[J]. Optics Letters,1999,24(3):160-162. doi: 10.1364/OL.24.000160
[3] WANG Z, LIU C, SHEN Z, et al. High-contrast 1.16 PW Ti: sapphire laser system combined with a doubled chirped-pulse amplification scheme and a femtosecond optical-parametric amplifier[J]. Optics Letters, 2011, 36: 3194-3196.
[4] YU T J, LEE S K, SUNG J H, et al. Generation of high-contrast, 30 fs, 1.5 PW laser pulses from chirped-pulse amplification Ti: sapphire laser[J]. Optics Express,2012,20:10807-10815. doi: 10.1364/OE.20.010807
[5] CHU Y, GAN Z, LIANG X, et al. High-energy large-aperture Ti: sapphire amplifier for 5 PW laser pulses[J]. Optics Letters,2015,40:5011-5014. doi: 10.1364/OL.40.005011
[6] KANE D J, TREBINO R. Characterization of arbitrary femtosecond pulses using frequency-resolved optical gating[J]. IEEE Journal of Quantum Electron,1993,29:571-579. doi: 10.1109/3.199311
[7] LACONIS C, WALMSLEY I A. Spectral phase intefferometry for direct electric-field reconstruction of ultrashort optical pulses[J]. Optics Letters,1998,23:792-794. doi: 10.1364/OL.23.000792
[8] 黄绿红紫. 基于色散扫描法的超短激光脉冲特性测量技术研究[D]. 武汉: 华中科技大学, 2019. HUANG Lyuhongzi. Research on ultrashort laser pulse characteristic measurement technology based on dispersion scanning method[D]. Wuhan: Huazhong University of Science and Technology, 2019.
[9] GAN Z, YU L, LI S, et al. 200 J high efficiency Ti: sapphire chirped pulse amplifier pumped by temporal dual-pulse[J]. Optics Express,2017,25:5169-5178. doi: 10.1364/OE.25.005169
[10] LI M L, WANG Z H, TANG H, et al. Prospects for femtosecond ultrahigh intensity laser system towards Exawatt level[J]. Scientia Sinica Physica, Mechanica & Astronomica,2018,48(2):024201.
[11] WANG Z H, FANG S B, TENG H, et a. Femtosecond laser user facility for application research on ultrafast science[J]. Chinese Physics B,2018,27(7):074204. doi: 10.1088/1674-1056/27/7/074204
[12] GAO Y, Su Y, Xu S, et al. Generation of annular femtosecond few-cycle pulses by self-compression and spatial filtering in solid thin plates[J]. Optics Express,2021,29(19):29789-29801.
[13] 张志刚. 飞秒激光技术[M]. 北京: 科学出版社, 2011: 271-275. ZHANG Zhigang. Femtosecond laser technology[M]. Beijing: Science Press, 2011: 271-275.
[14] 邓玉强, 孙青, 吕亮, 等. 飞秒脉冲光谱测量对时域波形重建的影响[J]. 计量学报,2017,38(5):563-566. doi: 10.3969/j.issn.1000-1158.2017.05.09 DENG Yuqiang, SUN Qing, LYU Liang, et al. Effect of femtosecond pulse spectral measurement on waveform reconstruction in time domain[J]. Journal of Metrology,2017,38(5):563-566. doi: 10.3969/j.issn.1000-1158.2017.05.09
[15] 吴磊, 阴万宏, 俞兵, 等. 飞秒激光脉冲宽度和脉冲波形测试技术[J]. 应用光学,2019,40(2):291-299. WU Lei, YIN Wanhong, YU Bing, et al. Femtosecond laser pulse width and pulse waveform testing technology[J]. Journal of Applied Optics,2019,40(2):291-299.
[16] 吴磊, 张彪, 俞兵, 等单脉冲飞秒激光时域参数测量技术研究[J]. 应用光学, 2020, 41(4): 690-696. WU Lei, ZHANG Biao, YU Bing, et al. Research on time domain parameter measurement technology of single-pulse femtosecond laser[J]. Journal of Applied Optics, 2020, 41(4): 690-696.
[17] 丁建一, 李凤娇. 超短激光脉冲宽度的测量方法的研究与实践[J]. 计量与测试技术,2023,50(3):82-84. DING Jianyi, LI Fengjiao. Research and practice of measurement method of ultrashort laser pulse width[J]. Metrology and Testing Technology,2023,50(3):82-84.
[18] 邓玉强, 吴祖斌, 陈盛华, 等. 自参考光谱相干法的小波变换相位重建[J]. 物理学报,2005(8):3716-3721. doi: 10.3321/j.issn:1000-3290.2005.08.044 DENG Yuqiang, WU Zubin, CHEN Shenghua, et al. Wavelet transform phase reconstruction by self-reference spectral coherent method[J]. Acta Physica Sinica,2005(8):3716-3721. doi: 10.3321/j.issn:1000-3290.2005.08.044
[19] 文汝红, 刘天夫. 用光谱位相相干电场重构法还原飞秒脉冲相位[J]. 应用激光,2006(4):243-246. doi: 10.3969/j.issn.1000-372X.2006.04.009 WEN Ruhong, LIU Tianfu. Reduction of femtosecond pulse phase by spectral potential phase coherent electric field reconstruction method[J]. Applied Lasers,2006(4):243-246. doi: 10.3969/j.issn.1000-372X.2006.04.009
[20] 邓玉强. 超短脉冲激光时域参数计量标准装置[J]. 计测技术,2022,42(5):97-102. doi: 10.11823/j.issn.1674-5795.2022.05.10 DENG Yuqiang. Ultrashort pulse laser time domain parameter measurement standard device[J]. Measurement Technology,2022,42(5):97-102. doi: 10.11823/j.issn.1674-5795.2022.05.10
[21] 吴祖斌, 王颖, 曹士英, 等. 用改进的光谱相位相干直接电场重构法装置测量飞秒激光脉冲的相位[J]. 中国激光,2006(1):21-25. doi: 10.3321/j.issn:0258-7025.2006.01.006 WU Zubin, WANG Ying, CAO Shiying, et al. Measurement of phase of femtosecond laser pulse by improved spectral phase coherent direct electric field reconstruction device[J]. China Lasers,2006(1):21-25. doi: 10.3321/j.issn:0258-7025.2006.01.006
[22] 张素侠, 李方家, 刘军. 自参考光谱干涉法测量飞秒脉冲的研究进展[J]. 激光与光电子学进展,2014,51(1):010001. ZHANG Suxia, LI Fangjia, LIU Jun. Research progress of self-referenced spectral interferometry on the characterization of femtosecond pulses[J]. Laser & Optoelectronics Progress,2014,51(1):010001.
[23] 徐松涛, 武文远, 储浩玉等. 脉冲光峰值功率计的原理[J]. 光电子技术与信息, 1995(6): 21-26. XU Songtao, WU Wenyuan, CHU Haoyu, et al. The principle of pulse light peak power meter [J]. Optoelectronic Technology and Information, 1995(6): 21-26.
-
