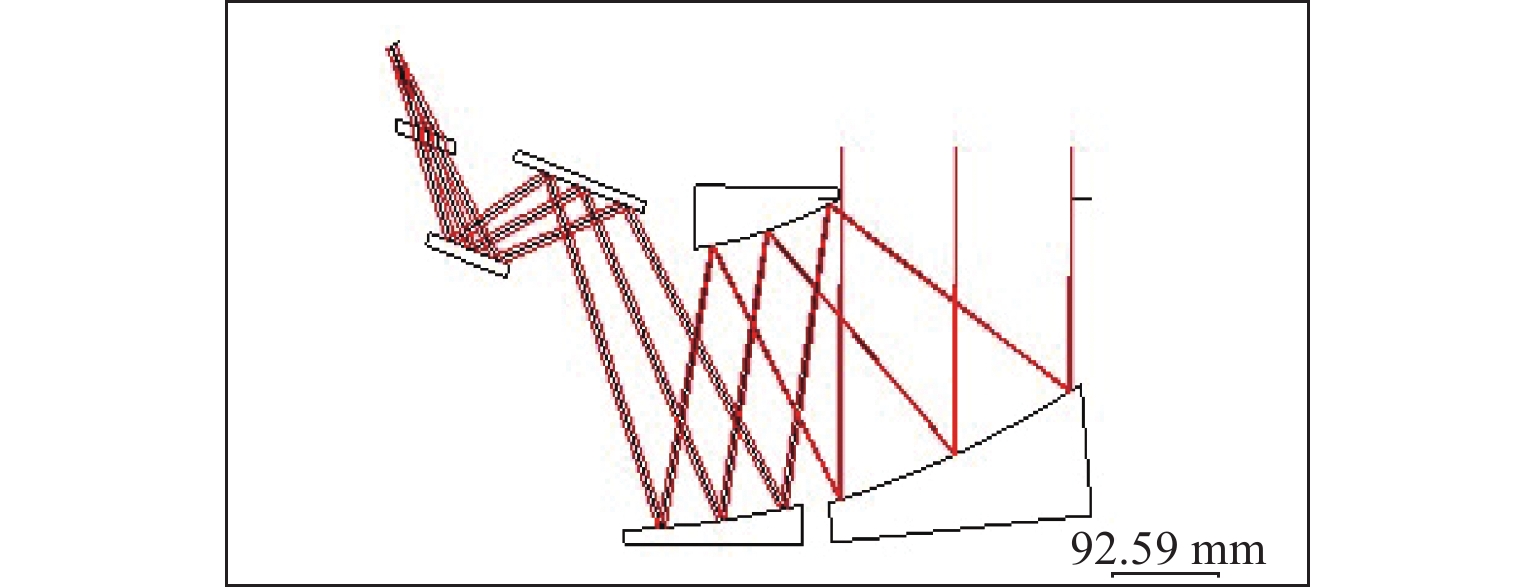

Design of multi-band off-axis three-mirror optical system with common aperture
-
摘要:
针对军用光电系统对视场范围、图像质量和系统小型化的迫切需求，根据指标要求设计了一种大口径离轴三反光学系统。采用离轴多反式结构消除系统遮拦，缩减结构尺寸，通过引入复杂面型实现大孔径设计，在保证足够分辨率的同时，增大光学系统的视场角，以获得更加丰富的目标特征，提高了系统的目标探测和识别能力。与透射式结构与折返式结构相比，大幅度减小了光电产品的体积和质量，有效减轻了伺服设计负荷，具备隐蔽性好、光谱覆盖范围广、透过率高、视场兼容性强的特点。设计结果表明：电视光路在120 lp/mm处全视场MTF>0.2，短波红外光路在60 lp/mm处全视场MTF>0.3，中波红外在30 lp/mm处全视场MTF>0.15，网格畸变小于0.5%，满足设计指标要求。
Abstract:Aiming at the urgent requirements of military photoelectric system for field of view, image quality and system miniaturization, a large-aperture off-axis three-mirror optical system was designed according to the index requirements. The off-axis multi-mirror structure was adopted to eliminate the system obstruction and reduce the structure size. By introducing the complex profiles, the large-aperture design was realized. While ensuring the sufficient resolution, the field of view angle of the optical system was increased to obtain richer target features and improve the target detection and recognition ability of the system. Compared with transmission-type structure and foldback system, it greatly reduced the volume and weight of photoelectric products and effectively reduced the load of servo design, which had the characteristics of good concealment, wide spectrum coverage, high transmittance and strong field of view compatibility. According to the design results, the full field of view modulation transfer function (MTF) of TV optical path is higher than 0.2 at 120 lp/mm, the MTF of SWIR optical path is higher than 0.3 at 60 lp/mm, the MTF of MWIR optical path is higher than 0.15 at 30 lp/mm, and the grid distortion is less than 0.5%, which meet the design index requirements.
-
Keywords:
- common aperture /
- off-axis reflection /
- multi band
-
引言
在激光光学系统中，发射孔径通常是圆形的。为了准确确定光斑的中心位置，传统的光斑中心识别方法包括质心法、Hough变换法和高斯拟合法等[1-5]。质心法算法简单且测量精度较高，可以达到0.5 pixel[6]，但是使用质心法对于非规则和不均匀光斑的精确定位会产生较大误差；Hough变换法通过投票算法检测光斑轮廓，由于参数空间离散化，其检测精度在1 pixel左右，并且算法速度较慢，不适用高精度和实时检测系统；高斯拟合法测量精度能达到0.1 pixel～0.3 pixel，仅适用于呈均匀高斯分布的光斑情况。
国内外众多学者做了很多改进工作。张秋佳[7]等提出了一种基于加权插值算法的激光光斑中心检测方法，对激光中心的定位精度和稳定性有很大提升，但是该方法容易受到饱和光斑的影响，且算法复杂度很高；VÁZQUEZ O A[8]提出了一种基于反应扩散的提取算法，该算法可以快速找到激光光斑，并且可提取到光斑精确的轮廓； 蔡旭明[9]等使用灰度直方图分割和灰度质心法定位的方式，对皮秒脉冲激光进行了良好定位。由于远场光斑存在光斑破碎、空洞和边缘模糊等情况，上述算法无法很好地进行高精度中心定位。
本文提出使用新型logistic边缘模型的Zernike矩亚像素级边缘检测算法和阶跃阈值自动提取算法，提高了边缘检测精度，最后通过最小二乘法椭圆拟合的方法获取高精度和稳定的远场激光中心。
1 传统Zernike矩亚像素边缘检测算法
1.1 Zernike矩检测原理
对于图像的n阶m次Zernike矩可以表示为[10]
$$ {Z_{nm}} = \frac{{n + 1}}{{\text{π }}}\int\limits_0^1 {\int\limits_0^{2{\text{π }}} {f(r,\theta )V_{nm}^ * (r,\theta )r{\text{d}}r{\text{d}}\theta } } $$ (1) 式中：n为非负整数；m为非零整数；$n - \left| m \right| \geqslant 0$且$n - \left| m \right|$为偶数；r为单位圆到点(x,y)的矢量长度，${V_{nm}^ *}(r,\theta )$是正交复数多项式。将图像旋转$\theta $角，由Zernike矩旋转不变性可知，旋转前图像的Zernike矩${Z_{nm}}$与旋转后Zernike矩${Z'_{nm}}$存在关系式$Z'_{nm} = {Z_{nm}}{{\text{e}}^{ - {\text{j}}m\theta }}$，因此可得$ {Z'_{00}} = {Z_{00}} $，$ {Z'_{11}}\;{\text{ = }}\;{Z_{11}}{{\text{e}}^{ - {\text{j}}\theta }} $和$ {Z'_{20}} = {Z_{20}} $。
在传统Zernike矩像素边缘定位算法中，采用如图1所示的理想阶跃模型。图1中h表示背景灰度，k表示背景与目标之间的灰度差，l表示图像坐标系原点到理想边缘之间的距离，θ表示旋转角度。图1(a)旋转之后的边缘模型如图1(b)所示。
根据图1所示的Zernike矩亚像素边缘检测理想模型，可以得到理想边缘的边缘参数[10]:
$$ l = \frac{{{Z_{20}}}}{{{{Z'}_{11}}}}{\text{ = }}\frac{{{Z_{20}}}}{{{Z_{11}}}}{{\text{e}}^{ - {\text{j}}\theta }} $$ (2) 考虑图1(a)中原点坐标为$(x,y)$和模板效应[11-13]，旋转后图1(b)中垂直点的亚像素坐标$({x_s},{y_s})$可以由式(3)得到：
$$ \left[ {\begin{array}{*{20}{l}} {{x_s}} \\ {{y_s}} \end{array}} \right] = \left[ {\begin{array}{*{20}{l}} x \\ y \end{array}} \right] + \frac{N}{2}l\left[ {\begin{array}{*{20}{c}} {\cos \theta } \\ {\sin \theta } \end{array}} \right] $$ (3) 1.2 算法局限性分析
1） 在实际成像过程中，真实的边缘过度往往不是阶跃式的，因此，传统Zernike矩使用阶跃灰度边缘模型进行检测得到的边缘较宽，误差较大。
2） 传统Zernike矩边缘检测算法的判定是通过参数模型k和l确定的，l是圆心到边缘像素的距离，k是边缘的阶跃强度，只有满足$k > {k_{\text{T}}}$和$l > {l_{\text{T}}}$时，该点被判定为边缘点。由于远场光斑的边缘存在对比度低、边缘不清晰等情况，如果采用传统算法中人为输入固定全局阈值的方法确定图像边缘，若选取的${k_{\text{T}}}$较大，则导致出现多边缘或者伪边缘；反之，则会出现边缘缺失、断裂等。
2 改进的Zernike矩边缘检测算法
2.1 logistic边缘模型
在光照过程中，受到光照角度、亮度和阴影等方面的影响，实际经过光学系统采样的边缘并不是理想的阶跃边缘，所以传统Zernike矩使用阶跃灰度边缘模型进行亚像素边缘检测会有较大的误差，为了解决上述问题，本文提出使用logistic边缘模型，并结合Zernike矩进行亚像素边缘检测，如图2所示。
文献[13]提出一种新的边缘解法，在考虑了光学系统的散焦和由于点扩散函数影响而产生的模糊，可以将边缘模型定义为$f\left( x \right) = {k^{ - 1}} + {k^{ - 1}}{{\text{e}}^{ - \sigma \left( {x - l} \right)}} + h$，其中$\sigma $是模糊因子，$l$是边缘位置，使用logistic函数进行模型建立。
根据上述边缘模型原理，在不考虑传感器噪声的条件下，将模型应用于Zernike矩像素的边缘定位：
$$ {f_{{\text{logistic}}}}\left( {x,{x_i},{y_i}} \right) = \left\{ {\begin{array}{*{20}{l}} h&{x \leqslant {l_1}\left( {x,y} \right)} \\ {h + \dfrac{k}{{1 + {{\text{e}}^{ - {\sigma _b}\left( {{x_i},{y_i}} \right)\left( {x - \left( {{l_1} + {l_2}} \right)/2} \right)}}}}}&{\;{l_1}\left( {{x_i},{y_i}} \right) < x < {l_2}\left( {{x_i},{y_i}} \right)} \\ {h + k}&{x \geqslant {l_2}\left( {x,y} \right)} \end{array}} \right. $$ (4) 式中${\sigma _b}\left( {x,y} \right)$表示边缘点$\left( {x,y} \right)$处边缘灰度分布模型的标准差。
对于接收光的探测器来说，每个探测器接收到光的角度和亮度是不同的，所以各个部分的成像规律是不同的。${\sigma _b}\left( {{x_i},{y_i}} \right)$为${x_i}$与${y_i}$的函数（$i = 1, \cdot \cdot \cdot ,8$），表示只选取目标图像的八邻域边缘灰度分布的标准差，并利用参数估计理论对图像边缘灰度分布模型的方差进行估计[14-16]。
根据边缘模型，重新计算得到的图像的Zernike矩公式为
$$ \left\{ \begin{gathered} {{Z'}_{00}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h{\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k{\text{d}}y{\text{d}}x} } \\ {{Z'}_{11}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right)\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } \\ {{Z'}_{20}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h\left( {2{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right)\left( {{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k\left( {{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } \\ \end{gathered} \right. $$ (5) 最终求解得到：
$$ \left\{ \begin{gathered} {{Z'}_{00}} = h{\text{π }} + \Delta k\left[ {\arcsin ({l_1}) - \arcsin ({l_2}) + {l_1}\sqrt {1 - l_1^2} - {l_2}\sqrt {1 - l_2^2} } \right] + k\left[ {\frac{{\text{π }}}{2} - {l_2}\sqrt {1 - l_2^2} - \arcsin ({l_2})} \right] \\ {{Z'}_{11}} = \frac{{2\Delta k}}{3}\left[ {\sqrt {{{\left( {1 - l_1^2} \right)}^3}} - \sqrt {{{\left( {1 - l_2^2} \right)}^3}} } \right] + \frac{{2k}}{3}\sqrt {{{\left( {1 - l_1^2} \right)}^3}} \\ {{Z'}_{20}} = \frac{2}{3}\left[ {k{l_2}\sqrt {{{\left( {1 - l_2^2} \right)}^3}} - \Delta k\left( {l_1^3\sqrt {1 - l_1^2} - l_2^3\sqrt {1 - l_2^2} - {l_1}\sqrt {1 - l_1^2} } \right) + {l_2}\sqrt {1 - l_2^2} } \right] \\ \end{gathered} \right. $$ (6) 式中：${l_1}$表示从图像原点到边缘部分下边界的距离；${l_2}$表示从图像原点到边缘上边界的距离；h 表示背景灰度；k 表示背景与前景之间的灰度差；$\Delta k$表示边缘区域灰度的均值。
按照式（6）求得新的子像素边缘为
$$ {l_m} = \dfrac{{{Z_{20}}}}{{{{Z'}_{11}}}} = \dfrac{{\left( {1 - \dfrac{{{\Delta }k}}{k}} \right){l_2}\left( {1 - l_2^2} \right)\sqrt {1 - l_2^2} + \dfrac{{{\Delta }k}}{k}{l_1}\left( {1 - l_1^2} \right)\sqrt {1 - l_1^2} }}{{\dfrac{{{\Delta }k}}{k}\sqrt {{{\left( {1 - l_2^2} \right)}^3}} + \left( {1 - \dfrac{{{\Delta }k}}{k}} \right)\sqrt {{{\left( {1 - l_2^2} \right)}^3}} }} $$ (7) 式中$\Delta k$为边缘过渡段灰度的平均值。根据式(2)和式(3)可以得到新模型下求解的亚像素坐标为
$$ \left[ {\begin{array}{*{20}{l}} {{x_s}} \\ {{y_s}} \end{array}} \right] = \left[ {\begin{array}{*{20}{l}} x \\ y \end{array}} \right] + \frac{N}{2}{l_m}\left[ {\begin{array}{*{20}{c}} {\cos \theta } \\ {\sin \theta } \end{array}} \right] $$ (8) 2.2 阶跃阈值自适应提取算法
针对传统Zernike矩需要人为输入阶跃阈值的问题，提出一种阶跃阈值自适应算法。首先得到所有候选点的k值，然后计算出每个点7×7范围内所有k值的均值m和标准差$\sigma $。在实际图像中边缘是连续分布的，根据正态分布规律，在1个标准差范围内的值可以代表68.2%的点，这样每个点的最终阶跃阈值范围为${k_{\text{T}}} = m \pm \sigma $，当点的k值在${k_{\text{T}}}$范围内，即可判断它为边缘点。
通过自适应计算得到阶跃阈值${k_{\text{T}}}$，解决了人工输入阈值可能造成边缘检测不准确的问题，在每个7×7小区域内的边缘都能被准确检测，得到的整幅光斑图像边缘更为精确,。因为阈值自适应提取的标准是7×7范围的均值和标准差，所以具有较强的普适性。
3 实验与数据分析
远场激光中心检测系统示意图如图3(a)所示。通过探测阵列靶中嵌入红外InGaAs探测器接收激光，并通过图像处理得到完整的激光光斑图像。由于大气的吸收、衰减和湍流等因素和激光器本身光学系统和结构的误差，获得的激光光斑并不是理想的圆形高斯光斑，而是一个不规则的形状，实验获得的图像如图3(b)所示。
![]()
图 3 远场激光中心检测系统实验示意图Figure 3. Experimental diagram of far-field laser spot center detection system本文通过使用logistic边缘模型的Zernike矩进行亚像素级边缘检测，可获得精确的亚像素边缘。最后通过最小二乘法椭圆拟合的方式，对亚像素边缘进行椭圆拟合[17]，确定光斑的中心位置。
为了能够正确评价所设计的算法识别中心的精确性，根据文献[18]中的方法，将激光光斑的中心理解为最大能量覆盖圆的圆心，作为标称值，检测到的光斑中心精度在1 pixel级别。首先建立1个面积和原始图像面积相同的圆形掩模，然后圆形掩模在原始图像上滑动遍历，能量之和最大的圆的圆心就是检测到的光斑中心，算法过程示意图如图4所示。
通过使用质心法、传统Zernike边缘检测椭圆拟合和以及改进后Zernike边缘检测椭圆拟合三种方法对光斑进行分析，给出了5帧光斑图像三种算法识别中心的坐标以及与文献[18]方法之间的误差，如表1所示。由表1可以看出，质心法易受边缘离群值影响，误差在4 pixel左右；传统Zernike矩因对边缘的识别精度不高，误差在2 pixel左右；本文算法引入logistic边缘模型和阶跃阈值自适应算法，精确识别边缘，误差在0.5 pixel左右，对比其他算法误差最小，识别最优。
表 1 不同算法识别中心的坐标以及误差Table 1. Coordinate recognition of centers using different algorithms and errors算法 坐标 光斑1 光斑2 光斑3 光斑4 光斑5 文献[18] 标准坐标 (78,93) (79,93) (78,93) (78,93) (78,93) 质心法 坐标 (75.1424, (74.8204, (75.2993, (76.5744, (75.7874, 91.9414) 91.9414) 92.2102) 91.3654) 92.7104) 误差/pixel 3.047 4.259 2.813 2.169 2.231 传统Zernike矩方法 坐标 (76.2123, (77.9677, (75.9912, (77.7795, (76.8907, 93.6194) 91.8535) 93.4039) 94.1819) 91.7429) 误差/pixel 1.892 1.542 2.450 1.202 1.6765 本文算法 坐标 (78.3731, (78.3854, (78.3901, (78.3546, (78.3781, 93.4190) 93.4112) 93.4050) 93.4190) 93.4052) 误差/pixel 0.561 0.563 0.562 0.535 0.554 在远场大气传输过程中，会受到大气微小扰动的影响。为了验证算法的抗干扰能力，通过不同算法对连续40帧光斑识别中心偏差进行实验，如图5所示。
由图5可知，质心法中心偏差在1.5 pixel以内，在非精密测量领域具有良好的实用性；传统Zernike边缘检测椭圆拟合后中心偏差在2 pixel以内；改进后的Zernike边缘检测算法进行最小二乘法椭圆拟合后，得到的光斑中心偏差在1 pixel以内，表明改进后的算法具有优异的鲁棒性。
![]()
图 5 不同算法在多帧情况下的中心偏移量Figure 5. Center offset of different algorithms at multi frame scenarios4 结论
针对激光系统在远场下受大气影响发生光斑能量不均和边界发散情况，本文在传统Zernike矩边缘检测基础上，使用logistic边缘模型替代传统的阶跃式灰度边缘模型，同时设计自适应阶跃阈值提取算法，减少了人为选择阶跃阈值带来的误差。对传统和改进后算法进行对比实验，实验结果表明：改进后算法的单帧误差在0.5 pixel左右；连续40帧光斑图像采用改进后的算法，中心偏差在1 pixel以内，拥有较高的精度和较强的鲁棒性，在实际工程中有广泛的应用价值。
-
![]()

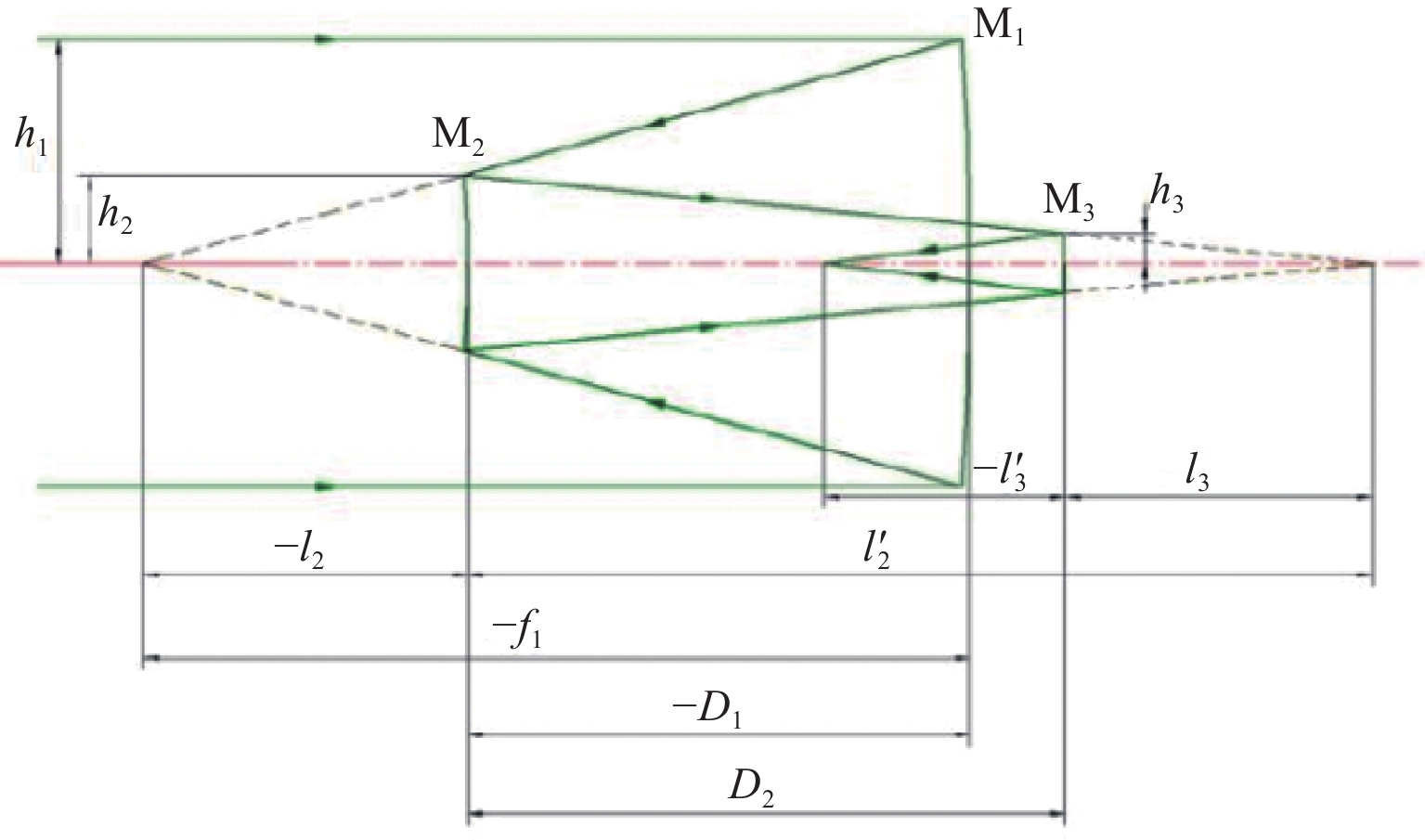

图 2 同轴三反光学系统初始结构
Figure 2. Initial structure diagram of coaxial three-mirror optical system
![]()
图 6 已校准畸变的视场图与RMS波前误差
Figure 6. Field diagram with calibrated distortion and RMS wavefront error
表 2 3种分光方式对比
Table 2 Comparison of three light splitting methods
分光
方式膜系
层数/层膜层总
厚度/μm光谱性能 膜层表
面质量电视 短波红外 中波红外 第1种 67 10 平均反
射率95%平均透
射率95%平均透
射率96%较好 第2种 65 11.5 平均反
射率95%平均反
射率92%平均透
射率95%中 第3种 86 14.5 平均透
射率94%平均透
射率94%平均反
射率95%较差
下载: 导出CSV
表 3 分光方式对比
Table 3 Comparison of light splitting methods
分光方式 膜系层 膜层总
厚度/μm光谱性能 膜层
应力对基底面型影响 短波红外 近红外 方案1 透近红外、反短波 9.5 平均反射率99% 平均透射率99% 较大 较小 方案2 透短波、反近红外 4.7 平均透射率99% 平均反射率99% 较大 较小
下载: 导出CSV
表 4 面型参数表
Table 4 Parameters of surface shape
参数 F1面 F2面 F3面 Y 半径 −805.085108217956 −295.844037237701 341.197089512096 二次曲面常数 (K) −0.662621382027695 0.660222512223323 −0.123343634334505 4 阶系数(A) 5.21680082815163e-011 − −9.81211498115372e-010 6 阶系数 (B) 2.51678157930103e-018 − 6.1742547419762e-014 8 阶系数 (C) 2.28381216296785e-022 − −1.17009555871713e-017 10 阶系数 (D) −1.20262645808671e-027 − 1.09251377992111e-021 12 阶系数 (E) 2.92240934607801e-033 − −3.92591846352602e-026
下载: 导出CSV
表 5 不同表面公差设定值
Table 5 Tolerance settings on different surfaces
表面 DLT/mm DLA/rad DLB/rad DLX/mm DLY/mm 光阑 0.02 － － － － F1 0.005 2e-005 2e-005 0.003 0.003 F2 0.02 3e-005 3e-005 0.003 0.003 M 0.02 5e-005 5e-005 － － F3 0.02 8e-005 8e-005 0.005 0.005 注：DLT—厚度增量；DLA—表面Alpha倾斜；DLB—表面Beta倾斜；DLX—表面X位移；DLY—表面Y位移。
下载: 导出CSV
-
[1] 杨彦杰. 军用光电探测装备发展研究[J]. 红外, 2017, 38(9): 8-13. YANG Yanjie, Research on development of military eletro-optical detection equipment[J]. Infrared, 2017, 38(9): 8-13.
[2] 刘大东, 宋伟. 舰载光电探测作战使用与技术发展[J]. 红外与激光工程,2006,35(增刊):73-75. LIU Dadong, SONG Wei. Campaign use and technology development of ship-borne opto- electronic detection[J]. Infrared and Laser Engineering,2006,35(Sup.):73-75.
[3] 谭宇. 对抗隐身进攻兵器的光电探测研究[J]. 红外与激光工程,2001,30(2):147-151. doi: 10.3969/j.issn.1007-2276.2001.02.017 TAN Yu. Research of photoeletronic detection on confronting stealth attack weapons[J]. Infrared and Laser Engineering,2001,30(2):147-151. doi: 10.3969/j.issn.1007-2276.2001.02.017
[4] 吉书鹏. 机载光电载荷装备发展与关键技术[J]. 航空兵器,2017(6):3-12. JI Shupeng. Equipment development of airborne optic payload and its key technologies[J]. Aero Weaponry,2017(6):3-12.
[5] 岳涛, 李博, 陈晓丽, 等. 空间光学发展现状和未来发展[J]. 航天返回与遥感, 2011, 32(5): 1-9. YUE Tao, LI Bo, CHEN Xiaoli, et al. The current and future development of space optics[J]. Spaceraft Recovery & Remote Sensing, 2011, 32(5): 1-9.
[6] 陈福胜. 军用光电系统技术发展的战略思考[J]. 舰船科学技术,2005,27(4):5-8. CHEN Fusheng. Considerations about military eletro-optical system technology devolopment[J]. Ship Science and Technology,2005,27(4):5-8.
[7] 常伟军, 张博, 晁格平. 长焦距大口径连续变焦光学系统设计[C]//第10届国际应用光学与光子学技术交流大会. 纽约: SPIE, 2021. CHANG Weijun, ZHANG Bo, CHAO Geping. Long focal length and large aperture zoom optical system[C]//AOPC. NJ: SPIE, 2021.
[8] 郭晟男. 多谱段共孔径光学系统设计[D]. 长春: 长春理工大学, 2014. GUO Chengnan. The design of common aperture multi-band optical system[D]. Changchun: Changchun University of Sciences and Technology, 2014.
[9] 周晓斌, 孙浩, 袁琦. 一种折返式红外/激光复合导引头光学系统设计[J]. 应用光学,2019,40(6):987-992. doi: 10.5768/JAO201940.0601009 ZHOU Xiaobin, SUN Hao, YUAN Qi. Design of catadioptric infrared/laser compound seeker optical system[J]. Journal of Applied Optics,2019,40(6):987-992. doi: 10.5768/JAO201940.0601009
[10] 邢振冲. 灵巧型长焦多波段共孔径光学系统的研究[D]. 长春: 中科院长春光学精密机械与物理研究所, 2018. XING Zhenchong. Research on miniature telefocal multiband common aperture optical system[D]. Changchun: Changchun Institute of Optics, Fine Mechanics and Physics, Chinese Academy of Sciences, 2018.
[11] 张亮, 安源, 金光. 大视场、长焦距离轴三反射镜光学系统的设计[J]. 红外与激光工程,2007,36(2):278-280. doi: 10.3969/j.issn.1007-2276.2007.02.034 ZHANG Liang, AN Yuan, JIN Guang. Optical design of the uncoaxial three-mirror system with wide field of view and long focal length[J]. Infrared and Laser Engineering,2007,36(2):278-280. doi: 10.3969/j.issn.1007-2276.2007.02.034
[12] 任兰旭, 谭庆贵, 张缓缓, 等. 主三镜一体化离轴三反光学天线设计[J]. 应用光学,2021,42(1):23-29. doi: 10.5768/JAO202142.0101004 REN Lanxu, TAN Qinggui, ZHANG Huanhuan, et al. Design of off-axis three-mirror optiacal antenna based on integration of primary-tertiary mirror[J]. Journal of Applied Optics,2021,42(1):23-29. doi: 10.5768/JAO202142.0101004
[13] 王灵杰, 张新, 张建萍, 等. 自由曲面空间光学系统设计研究[J]. 应用光学,2012,33(6):1040-1046. WANG Lingjie, ZHANG Xin, ZHANG Jianping, et al. Free-form surface space optical system[J]. Journal of Applied Optics,2012,33(6):1040-1046.
[14] 潘君骅. 光学非球面的设计、加工与检验[ M] . 苏州: 苏州大学出版社, 2004: 131 - 141. PAN Junhua. Manufacture and test of aspherical optical surfaces[ M] . Suzhou: Suzhou University Press, 2004: 131 - 141.
[15] CODE V参考手册V11.1[M]. 缺出版社, 2017: 228-230. CODE V Electronic Document library V11.1[M]. 2017: 228-230
-
