Experimental study on laser cleaning of paint layer on white marble surface
-
摘要:
为有效清除汉白玉石质文物表面油漆,在利用面积外推法和激光诱导等离子体光谱法(laser-induced plasma spectroscopy, LIPS)获取金色、银色油漆层和汉白玉三种物质表面的烧蚀阈值功率的基础上,确定了在不损伤汉白玉基底前提下清除油漆的最佳激光功率。利用图像法研究了激光清洗10 mm×10 mm汉白玉表面金色、银色油漆的清洗度以及清洗速率变化趋势,获取最佳激光光斑搭接率和最佳清洗次数。采用图像法对激光清洗汉白玉表面油漆层的清洗效果进行评估。93%以上的清洗度表明,面积外推法、LIPS法和图像法的协同使用可有效提高汉白玉表面油漆层的激光清洗效率。
Abstract:In order to effectively remove the surface paint of the cultural relic of white marble, the area extrapolation method and laser-induced plasma spectroscopy (LIPS) method were used to obtain the ablation threshold power of the gold, silver paint layer and white marble surface. On the basis of this, the optimal laser power for removing paint without damaging the white marble substrate was determined. The image processing method was used to study the cleaning degree and variation trend of cleaning rate of the gold and silver paint on the surface of 10 mm×10 mm white marble by laser cleaning, and the optimal laser spot overlap rate and the optimal cleaning times were obtained. Finally, the image processing method was used to evaluate the cleaning effect of laser cleaning of paint layer on the white marble surface. More than 93% of the cleaning degree shows that the synergistic use of the area extrapolation method, LIPS method and image processing method can effectively improve the laser cleaning efficiency of the paint layer on white marble surface.
-
Keywords:
- laser cleaning /
- white marble /
- gold paint /
- silver paint /
- LIPS method /
- image processing method
-
引言
汉白玉石质文物是我国重要的文物种类之一,在露天环境下易受到酸雨侵蚀危害。特别是随着旅游行业的发展,油漆污染文物事件逐渐增多。油漆及锈蚀物会严重侵蚀文物基体并缩短其寿命[1-3]。目前,机械摩擦、蒸汽清洗、化学清洗等清洗汉白玉石质文物表面油漆层的传统技术存在着清洗效率不高、严重污染环境、对文物基材产生二次污染、清洗过程不可控等问题[4-6]。激光清洗技术作为一项新型清洗技术,可以在不损伤文物的前提下对污渍进行去除,具有绿色环保、清洗效率高、可操控性强等优点[7-9]。然而,国内外在激光清洗石质文物领域主要集中于以砂岩、大理石等石材的病害机理和清洗参数研究[10-12],对激光清洗汉白玉石材表面油漆的研究鲜有报道。
本文以汉白玉为研究对象,针对其表面的油漆层开展了100 kHz、200 ns激光清洗技术研究。通过测量激光烧斑直径并结合面积外推法和激光诱导等离子体光谱法(LIPS)得到金色、银色两种油漆和汉白玉基材表面的最小激光烧蚀功率,并以此确定在不损伤汉白玉基材的前提下去除油漆的最佳激光功率。由图像法分析获得激光清洗金色、银色两种油漆的激光最佳光斑搭接率和最少清洗次数,实现了两种油漆层93%以上的高质量清洗。
1 实验装置及样品制备
激光清洗实验装置如图1所示,主要由1064 nm脉冲光纤激光器(IPG-v2-100W)、光谱仪(BIM-6002S-08,330 nm~700 nm、0.1 nm分辨率)、扫描振镜、聚焦透镜和三维平移台组成。激光束的平均功率在0~100 W范围内可调。被焦距为247 mm的聚焦透镜会聚后,入射到材料表面的激光焦斑直径为100 μm。激光扫描方式为间距0.07 mm的S型线性路径。使用金相显微镜(BH200M,50X-500X)观测激光束在油漆层和汉白玉基材表面产生的烧斑直径,并用摄像机(500像素)记录烧斑图像。由计算机与光谱仪构成的LIPS测量系统可获取激光作用物质时产生的LIPS光谱。激光清洗实验装置的主要性能参数如表1所示。
表 1 激光清洗实验装置主要性能参数Table 1. Performance parameters of laser cleaning deviceParameter Value Parameter Value Wave length/nm 1 064 Pulse width/ ns 200 Laser average
power/ W0~100 Peak Power/ kW 0-5 Repetition
frequency/ kHz100 Focused spot
diameter/µm100 Laser pulse energy/ mJ 0~1 Scanning speed/
(mm/s)0~9000 石材选取与明清古建筑石材同源的北京房山区大石窝汉白玉,其主要成分为白云石(约含97 %) [13]。如图2所示,将汉白玉石材分割为表面积为20 mm × 20 mm的若干基材样品;由金相研磨机对其打磨,去除表面的氧化层和自然污物,并用高压气体清除表面粉尘;然后与基材样品保持30 cm距离,分别采用色彩识别度高的金色油漆和银色油漆以倾斜45 o角均匀喷涂在基材样品表面;每隔5 min均匀喷涂一次后自然风干,共喷涂3次,在自然状态下静置48 h,由此制备出表面喷涂金色油漆、银色油漆的实验样品。图3展示出200倍金相显微镜观测到金色、银色两种油漆层的厚度分别为38.76 μm和30.24 μm。
2 确定最佳激光功率
最小激光烧蚀功率又称为损伤功率,即激光作用在物体表面未产生损伤的激光功率临界值。最佳激光功率应在以汉白玉基材的最小激光烧蚀功率为上限,以油漆层的最小激光烧蚀功率为下限的激光功率范围内选取。实验利用面积外推法计算油漆层的最小激光烧蚀功率。具有高斯分布特征的激光单脉冲能量与激光平均功率关系如公式(1)~(2)所示[14]:
$$ {E_p} = \int_0^{ + \infty } {2\pi r\varphi (r){\rm{d}}r} = \int_0^{ + \infty } {{\varphi _0}{e^{ - \tfrac{{2{r^2}}}{{\omega _0^2}}}}2\pi r{\rm{d}}r = \frac{{\pi \omega _0^2}}{2}{\varphi _0}} $$ (1) $$ {\varphi _0} = \frac{{2{E_p}}}{{\pi \omega _0^2}} = \frac{{2{P_{{\rm{avg}}}}}}{{\pi f\omega _0^2}} $$ (2) 式中:Ep为激光单脉冲能量;Pavg为激光平均功率;f为激光脉冲重复频率;φ(r)为激光能量密度;φ0为激光的峰值功率密度;r为激光束中任一点到光束中心的距离;ω0为激光束半径。
当金相显微镜测量获取的烧斑直径边缘处的激光能量密度φh是激光能够在材料表面产生烧蚀的最小激光能量密度,即为激光烧蚀阈值[15]。激光平均功率的对数与烧斑直径平方满足如下关系:
$$ {\varphi _h} = {\varphi _0}{e^{ - \tfrac{{{D^2}}}{{2\omega _0^2}}}} $$ (3) $$ {D^2} = 2\omega _0^2\ln \left(\frac{{{\varphi _0}}}{{{\varphi _h}}}\right) $$ (4) $$ {D^2} = 2\omega _0^2\left(\ln {P_{{\rm{avg}}}} + \ln \frac{2}{{\pi f\omega _0^2{\varphi _{\rm{h}}}}}\right) $$ (5) 式中:D为烧斑直径;φh为激光烧蚀阈值。

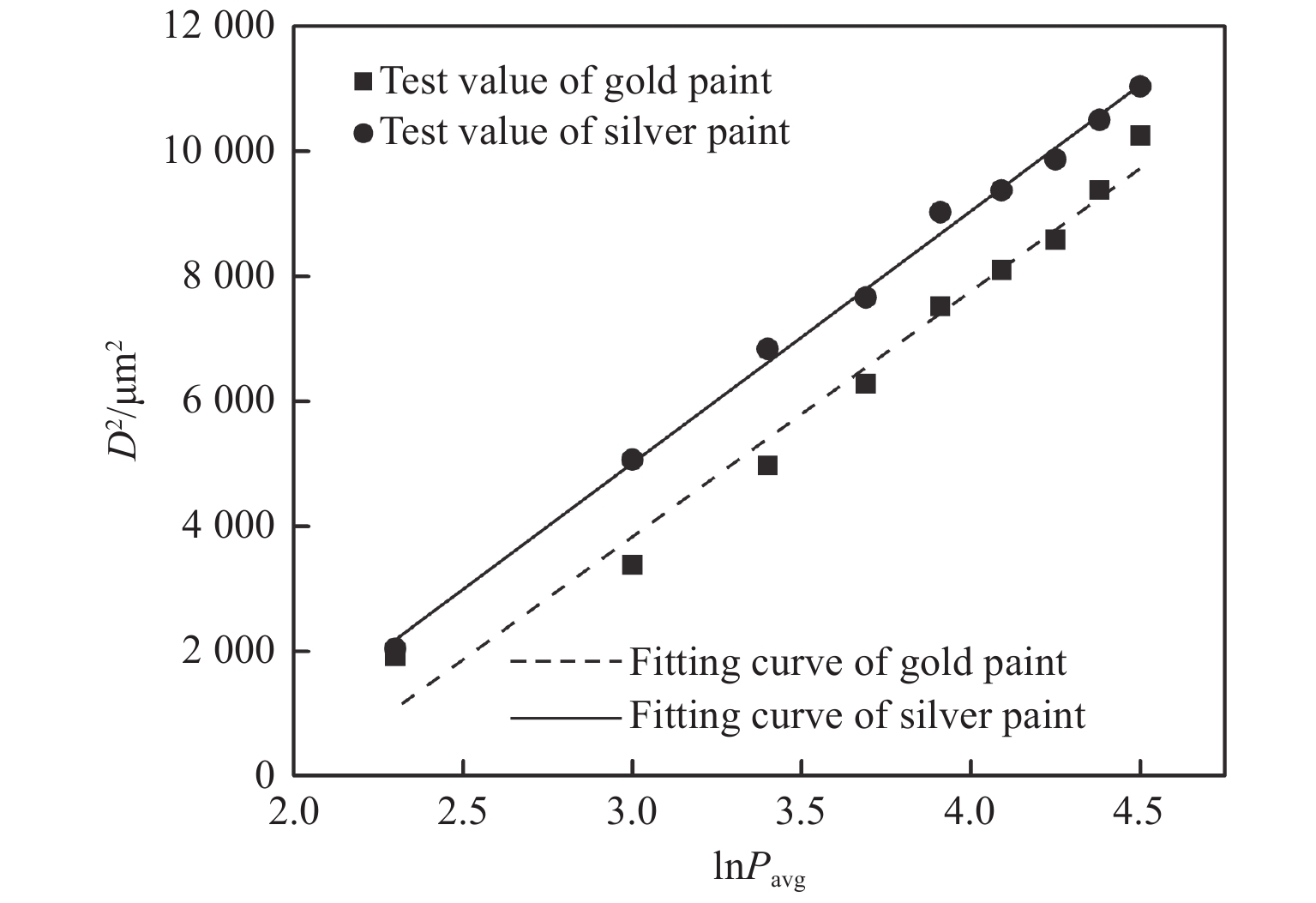

从(5)式可以看出,D2与lnPavg之间呈现出斜率为2ω02的线性变换关系。在100 kHz、200 ns的固定激光参数下,将扫描速度设定为8 000 mm/s。在10 W~90 W激光平均功率范围内,以10 W为间隔,由200倍金相显微镜观察到的金色、银色两种油漆层表面的烧斑形貌如图4所示。每个烧斑图像截取面积均为0.11 mm×0.11 mm,油漆表面烧斑呈圆形整齐排列,随着激光功率的增大烧斑直径相应增大。根据D2和lnPavg测量数据建立的拟合关系如图5所示。lnPavg-D2拟合直线截距数值为激光烧蚀油漆层表面的最小激光烧蚀功率,斜率为油漆层表面烧蚀阈值。利用(3)式~(5)式,可计算出金色、银色油漆层的最小激光烧蚀功率Pavg分别为7.27 W和5.78 W,对应的烧蚀阈值φh分别为2.40 J/cm2和1.83 J/cm2。
由于汉白玉基材表面晶相复杂,在金相显微镜下难以准确标定烧斑位置,因此实验采用LIPS光谱法来确定汉白玉基材的最小激光烧蚀功率。在100 kHz、200 ns固定激光参数条件下和60 W~100 W激光平均功率范围内,以10 W为间隔,实验测量了激光激发的汉白玉基材LIPS光谱,如图6(a)所示。汉白玉特征元素Ca、Al、Mg等元素峰值随着激光功率的降低而降低。在激光平均功率60 W~70 W之间,Ca元素峰值发生从无到有的突变。当激光功率变化范围缩小至65 W~69 W,以1 W为间隔,重复上述测量。如图6(b)所示,当激光平均功率从67 W增加至68 W时,在625 nm~675 nm区间出现了Ca元素峰位,故67 W被确定为汉白玉基材的最小烧蚀激光功率。
为实现在不损伤汉白玉基材前提下有效去除油漆层,实验所选取的最佳激光功率应在两个最小烧蚀激光功率之间。从图4不难发现,激光烧斑附近存在一定量的焦状物。为进一步探究烧斑附近焦状物占比随激光功率变化关系,实验引入图像法对激光烧斑的彩色图像进行了灰度化处理。灰度色阶的取值范围在0~255之间,0为全白,255为全黑。运用MATLAB软件计算灰度图像中每一个像素点的灰度值G[16],利用OTSU最大类间方差法求出灰度分割阈值T[17]。灰度值大于等于T值的像素值G为255,灰度值小于T值的像素值G为0:
$$ \left\{ \begin{gathered} G < T G = 0 \\ \\ G \geqslant T G = 255 \\ \end{gathered} \right. $$ (6) 图7(a)、7(b)分别为图4(a)、4(b)经二值化处理后的图像。通过计算二值化图像中黑色像素点与每个烧斑截取图像面积总像素点的比值,可以利用公式(7)得到焦状物面积占比[18]:
$$ \eta = \frac{{{Q_b}}}{Q} $$ (7) 式中:Qb为黑色像素点数量;Q为每个烧斑图像总像素点数量。
油漆烧斑中焦状物占比η随激光功率变化规律如图7(c),焦状物占比η在激光功率大于40 W时明显增大,说明汉白玉基材表面产生了明显的二次污染,40 W激光功率可作为激光清洗汉白玉表面油漆层且汉白玉基材不会被明显污染的最佳激光功率。
3 确定最佳光斑搭接率和最少清洗次数
在激光清洗油漆的过程中,激光光斑搭接率对于激光清洗效率有十分重要的影响。当最佳激光功率40 W和频率100 kHz的激光束清洗20 mm × 20 mm面积区域的油漆层时,可以通过改变扫描振镜速度来实现激光光斑搭接率的变化,其关系如公式(8)~(10)所示[19]:
$$ \sigma = {\sigma _x} = {\sigma _y} $$ (8) $$ {\sigma _x} = \frac{{4{S_0}}}{{\pi {D^2}}} = 1 - \frac{2}{\pi }\arcsin \left(\frac{{{d_x}}}{D}\right) - \frac{{2{d_x}\sqrt {{D^2} - d_x^2} }}{{\pi {D^2}}} $$ (9) $$ {d_x} = {d_y} = \frac{v}{f} $$ (10) 式中:σx、σy分别为沿X轴和Y轴方向上的搭接率;dx和dy分别为沿X轴和Y轴方向上相邻两个激光光斑中心间距;v为扫描振镜速度;f为激光的脉冲重复频率。
利用公式(8)~(10),计算得到的不同光斑搭接率与振镜扫描速率的对应关系,如表2所示。
表 2 不同搭接率下扫描振镜移动速度Table 2. Moving speed of scanning galvanometer under different overlap ratesOverlap ratios/% 10 20 30 40 50 60 70 80 90 scanning
speed/ (mm/s)4 145 3 534 3 013 2 532 2 098 1 646 1 223 811 405 在最佳激光功率和不同光斑搭接率下,通过摄相机记录实施激光清洗油漆层作业后的汉白玉样品表面图像并对其进行二值化处理,通过图像法可以直观定量评估激光清洗汉白玉表面油漆层的效果。同时实验引入清洗度和清洗速率,实现对激光清洗效果的量化。其中通过计算二值化图像中白色像素点与总像素点的比值,可以得到清洗度ζ:
$$ \zeta = \frac{{{Q_w}}}{Q} $$ (11) 式中:Qw为白色像素点数量;Q为图像总像素点数量。
如图8所示,当光斑搭接率大于30%时,金色油漆层的清洗度ζ始终无法达到90%以上。当光斑搭接率分别为10%、20%和30%时,在分别完成第5次、第4次、第3次激光清洗时,对应的清洗度ζ分别达到95.93%、93.61%和90.63%的最大值。以10%光斑搭接率为例,不同激光清洗次数下金色油漆层表面照片及对应的二值化照片如图9所示。当完成第5次清洗后,继续增加清洗次数,ζ值出现下降趋势。说明汉白玉基材被过度清洗,其表面产生了二次氧化现象。因此,10%、20%和30%光斑搭接率对应的最少清洗次数Mmin分别为5次、4次和3次。
为确定最佳光斑搭接率,在100 kHz、200 ns固定激光参数条件下,将清洗度ζ超过90%的10%、20%和30%的3种光斑搭接率所对应的振镜扫描速率代入激光清洗速率US计算公式 (12) [20],可计算出对应的激光清洗速率分别为34.36 mm2/s、31.22 mm2/s和30.26 mm2/s。选取清洗速率最高的10%光斑搭接率作为清洗汉白玉表面金色油漆层的激光最佳光斑搭接率,对应的金色油漆层最少清洗次数为5次。
$$ {U_S} = \frac{S}{\tau } = \frac{{{v^2}}}{{f{M_{{\text{min}}}}}} $$ (12) 式中:S为汉白玉表面油漆层面积;τ为清洗时间;v为振镜扫描速率;Mmin为最少清洗次数;f为激光脉冲重复频率。
如图10所示,当光斑搭接率大于40%时,银色油漆层的清洗度ζ始终无法达到90%以上。当光斑搭接率分别10%和20%时,清洗度ζ均在第8次激光清洗后分别达到90.32%和90.84%的最大值。30%和40%光斑搭接率的清洗度ζ均在第4次激光清洗后分别达到93.89%和90.87%的最大值。以30%光斑搭接率为例,不同清洗次数下银色油漆层激光清洗后照片及对应的二值化照片如图11所示。当完成第4次清洗后,继续增加清洗次数,则ζ值出现下降趋势,说明汉白玉基材被过度清洗。因此,10%和20%光斑搭接率对应的最少清洗次数Mmin均为8次。30%和40%光斑搭接率的最少清洗次数Mmin均为4次。10%、20%、30%和40%的4种光斑搭接率对应的激光清洗速率分别为21.47 mm2/s、17.84 mm2/s、22.69 mm2/s和16.03 mm2/s。选取其中清洗速率最高的30%光斑搭接率作为清洗汉白玉表面银色油漆层的激光最佳光斑搭接率,对应的最少清洗次数为4次。
4 结论
通过开展基于面积外推法的汉白玉基材表面金色、银色两种油漆层的激光烧斑面积随激光功率的变化规律研究、汉白玉基材表面LIPS光谱峰值随激光功率的变化规律研究和基于图像法的油漆层表面焦状物占比随激光功率的变化规律研究,确定了100 kHz、200 ns固定激光参数下汉白玉表面金色、银色两种油漆层的最佳激光功率为40 W。利用图像法研究了20 mm × 20 mm区域内金色、银色两种油漆层的激光清洗度随光斑搭接率变化的规律,结合求解清洗速率,确定了激光清洗金色、银色油漆层的最佳光斑搭接率分别为10%和30%,对应最少清洗次数分别为5次和4次。在激光清洗的固定参数和最佳参数条件下,实现了清洗度分别达到95.93%和93.89%的汉白玉表面金色油漆、银色油漆的高质量清洗。面积外推法、LIPS法和图像法的协同使用能够在不损伤汉白玉基底的前提下有效提高激光清除汉白玉表面油漆层的效率,为大面积汉白玉石质文物的激光清洗作业提供了一种有价值的参考。
-
表 1 激光清洗实验装置主要性能参数
Table 1 Performance parameters of laser cleaning device
Parameter Value Parameter Value Wave length/nm 1 064 Pulse width/ ns 200 Laser average
power/ W0~100 Peak Power/ kW 0-5 Repetition
frequency/ kHz100 Focused spot
diameter/µm100 Laser pulse energy/ mJ 0~1 Scanning speed/
(mm/s)0~9000 表 2 不同搭接率下扫描振镜移动速度
Table 2 Moving speed of scanning galvanometer under different overlap rates
Overlap ratios/% 10 20 30 40 50 60 70 80 90 scanning
speed/ (mm/s)4 145 3 534 3 013 2 532 2 098 1 646 1 223 811 405 -
[1] 谭朝洪, 李海燕, 张晓然, 等. 碳酸盐岩石质文物的酸雨风化机理及其控制技术浅析[J]. 自然与文化遗产研究,2019,4(8):33-38. TAN Chaohong, LI Haiyan, ZHANG Xiaoran, et al. Analysis on the acid rain weathering mechanism and control technology of carbonate rock cultural relics[J]. Study on Natural and Cultural Heritage,2019,4(8):33-38.
[2] 陈卫昌, 李黎, 邵明申, 等. 酸雨作用下碳酸盐岩类文物的溶蚀过程与机理[J]. 岩土工程学报,2017,39(11):2058-2067. doi: 10.11779/CJGE201711014 CHEN Weichang, LI Li, SHAO Mingshen, et al. Dissolution process and mechanism of carbonate rock cultural relics under acid rain[J]. Chinese Journal of Geotechnical Engineering,2017,39(11):2058-2067. doi: 10.11779/CJGE201711014
[3] 周华, 高峰, 王扬, 等. 云冈石窟石质文物表面污染物清洗效果检测技术实验[J]. 文物保护与考古科学,2013,25(1):15-23. doi: 10.3969/j.issn.1005-1538.2013.01.003 ZHOU Hua, GAO Feng, WANG Yang, et al. Experiments on the detection technology of the cleaning effect of contaminants on the surface of the stone cultural relics in the Yungang Grottoes[J]. Sciences of Conservation and Archaeology,2013,25(1):15-23. doi: 10.3969/j.issn.1005-1538.2013.01.003
[4] 刘仁植, 张秉坚, 张润平. 不可移动石质文物化学清洗的操作工艺[J]. 文物保护与考古科学,2012,24(4):86-94. doi: 10.3969/j.issn.1005-1538.2012.04.013 LIU Renzhi, ZHANG Bingjian, ZHANG Runping. The operation technology of chemical cleaning of immovable stone cultural relics[J]. Sciences of Conservation and Archaeology,2012,24(4):86-94. doi: 10.3969/j.issn.1005-1538.2012.04.013
[5] 叶良, 李强强, 孙平平. 石质文物科技保护研究进展[J]. 浙江科技学院学报,2016,28(5):394-400. doi: 10.3969/j.issn.1671-8798.2016.05.011 YE Liang, LI Qiangqiang, SUN Pingping. Research progress in scientific and technological protection of stone cultural relics[J]. Journal of Zhejiang University of Science and Technology,2016,28(5):394-400. doi: 10.3969/j.issn.1671-8798.2016.05.011
[6] 石美风, 陈刚, 张秉坚. 石质文物保护中的化学清洗技术[J]. 文物保护与考古科学,2011,23(1):89-96. doi: 10.3969/j.issn.1005-1538.2011.01.017 SHI Meifeng, CHEN Gang, ZHANG Bingjian. Chemical cleaning technology in the protectionof stone cultural relics[J]. Sciences of Conservation and Archaeology,2011,23(1):89-96. doi: 10.3969/j.issn.1005-1538.2011.01.017
[7] SHI T, Wang C, MI G, et al. A study of microstructure and mechanical properties of aluminum alloy using laser cleaning[J]. Journal of Manufacturing Processes,2019,42:60-66. doi: 10.1016/j.jmapro.2019.04.015
[8] 雷正龙, 田泽, 陈彦宾. 工业领域的激光清洗技术[J]. 激光与光电子学进展,2018,55(3):60-72. LEI Zhenglong, TIAN Ze, CHEN Yanbin. Laser cleaning technology in industrial fields[J]. Laser & Optoelectronics Progress,2018,55(3):60-72.
[9] 马玉山, 王鑫林, 何涛, 等. 金属表面腐蚀层及涂层的激光干式清洗研究进展[J]. 表面技术,2020,49(2):124-134. MA Yushan, WANG Xinlin, HE Tao, et al. Research progress in dry laser cleaning on corrosion and coating layers of metal surfaces[J]. Surface Technology,2020,49(2):124-134.
[10] ANDREOTTI A, COLOMBINI M P, De CRUZ A. Er: YAG laser cleaning of a marble Roman urn[J]. Journal of the Institute of Conservation,2020,43(1):12-24. doi: 10.1080/19455224.2019.1706593
[11] 齐扬, 叶亚云, 王海军, 等. 激光清除石质文物表面污染物的作用机制[J]. 中国激光,2015,42(6):99-107. QI Yang, YE Yayun, WANG Haijun, et al. Mechanisms of laser cleaning of contamination on surface of stonework[J]. Chinese Journal of Lasers,2015,42(6):99-107.
[12] 王昊, 付永海. 海洋出水石雕文物表面污染物激光清洗实验研究[J]. 应用激光,2018,38(4):623-629. WANG Hao, FU Yonghai. Experimental study on laser cleaning of surface contaminants in marine stone sculptures cultural relic[J]. Applied Laser,2018,38(4):623-629.
[13] 张中俭, 杨曦光, 叶富建, 等. 北京房山大理岩的岩石学微观特征及风化机理讨论[J]. 工程地质学报,2015,23(2):279-286. ZHANG Zhongjian, YANG Xiguang, YE Fujian, et al. Microscopic characteristics of petrography and discussion on weathering mechanism of Fangshan marble in Beijing[J]. Journal of Engineering Geology,2015,23(2):279-286.
[14] 单翀, 赵元安, 张喜和, 等. 基于高斯脉冲激光空间分辨测量光学元件表面激光损伤阈值研究[J]. 中国激光,2018,45(1):158-165. SHAN Chong, ZHAO Yuanan, ZHANG Xihe, et al. Research on laser damage threshold of optical component surface measurement based on Gaussian pulse laser spatial resolution[J]. Chinese Journal of Lasers,2018,45(1):158-165.
[15] 陈根余, 朱智超, 殷赳, 等. 单晶金刚石飞秒激光加工的烧蚀阈值实验[J]. 中国激光,2019,46(4):34-41. CHEN Genyu, ZHU Zhichao, YIN Ge, et al. Experiment on ablation threshold of single crystal diamond produced by femtosecond laser processing[J]. Chinese Journal of Lasers,2019,46(4):34-41.
[16] OTSU N. A Threshold selection method from gray-level histograms[J]. IEEE Transactions on Systems Man & Cybernetics,2007,9(1):62-66.
[17] 汤勃, 孔建益, 王兴东, 等. 钢板表面低对比度微小缺陷图像增强和分割[J]. 中国图象图形学报,2020,25(1):81-91. doi: 10.11834/jig.190057 TANG Bo, KONG Jianyi, WANG Xingdong, et al. Image enhancement and segmentation of low-contrast micro-defects on steel plate surface[J]. Journal of Image and Graphics,2020,25(1):81-91. doi: 10.11834/jig.190057
[18] 郭召恒, 周建忠, 孟宪凯, 等. HT250灰铸铁纳秒脉冲激光除漆工艺研究[J]. 中国激光,2019,46(10):191-197. GUO Zhaoheng, ZHOU Jianzhong, MENG Xiankai, et al. Nanosecond pulsed laser paint stripping of HT250 gray cast iron[J]. Chinese Journal of Lasers,2019,46(10):191-197.
[19] BAI Y, LEI G Z, CHEN H W, et al. Incoherent space beam combining of fiber-transmitted semiconductor lasers for oil well laser perforation[J]. IEEE Access,2019,7:154457-154465. doi: 10.1109/ACCESS.2019.2919784
[20] 查榕威, 余立冬, 李奔, 等. 基于图像处理和LIPS分析的金属表面激光清洗过程监控[J]. 光子学报,2021,50(7):257-267. ZHA Rongwei, YU Lidong, LI Ben, et al. Laser cleaning process monitoring of metal surface based on imageprocessing and LIPS analysis[J]. Acta Photonica Sinica,2021,50(7):257-267.
-
期刊类型引用(2)
1. 刘浩,马平,蒲云体,赵祖珍. 退火对EBE, IBS和ALD沉积HfO_2薄膜的抗激光损伤性能影响. 强激光与粒子束. 2020(07): 11-18 . 百度学术
2. 李玉瑶,张婉怡,刘喆,李美萱,付秀华. S-on-1测量方式下薄膜激光损伤的累积效应. 激光技术. 2018(01): 39-42 . 百度学术
其他类型引用(3)
