基于增强现实的照明系统光学设计与分析

马淋峰, 刘智颖, 黄蕴涵, 张玉慧, 付跃刚

马淋峰, 刘智颖, 黄蕴涵, 张玉慧, 付跃刚. 基于增强现实的照明系统光学设计与分析[J]. 应用光学, 2022, 43(2): 179-190. DOI: 10.5768/JAO202243.0201001
引用本文: 马淋峰, 刘智颖, 黄蕴涵, 张玉慧, 付跃刚. 基于增强现实的照明系统光学设计与分析[J]. 应用光学, 2022, 43(2): 179-190. DOI: 10.5768/JAO202243.0201001
MA Linfeng, LIU Zhiying, HUANG Yunhan, ZHANG Yuhui, FU Yuegang. Optical design and analysis of illumination system based on augmented reality[J]. Journal of Applied Optics, 2022, 43(2): 179-190. DOI: 10.5768/JAO202243.0201001
Citation: MA Linfeng, LIU Zhiying, HUANG Yunhan, ZHANG Yuhui, FU Yuegang. Optical design and analysis of illumination system based on augmented reality[J]. Journal of Applied Optics, 2022, 43(2): 179-190. DOI: 10.5768/JAO202243.0201001

基于增强现实的照明系统光学设计与分析

基金项目: 国家自然科学基金(61705018);吉林省科技重点研发计划(20200401055GX)
详细信息
    作者简介:

    马淋峰(1996—),男,硕士,主要从事光学设计及光学照明方面的研究。E-mail:mlf2022@163.com

    通讯作者:

    付跃刚(1972—),男,教授,博士,主要从事光学设计及仿生光学等方面的研究。E-mail: fuyg@cust.edu.cn

  • 中图分类号: TN202;TH703

Optical design and analysis of illumination system based on augmented reality

  • 摘要:

    照明系统是增强现实光学系统的重要组成部分,其体积、照度均匀性、能量利用率直接影响增强现实照明系统的质量,因此在照明系统中对光源二次配光非常重要。针对增强现实系统的自由曲面透镜形式和照明系统开展研究,重点分析准直系统集光角度与体积的对应关系,在对光源准直系统的面型构建详细分析基础上,对中心透射边缘反射的折反射式准直系统的面型进行求解,结合偏微分方程法和划分网格法,设计了自由曲面透镜,该系统与偏振分光棱镜共同组成硅基液晶(liquid crystal on silicon,LCoS)照明系统。仿真分析结果表明:系统照度均匀性达到91.96%,若不计偏振影响,照明系统光学效率达到66.6%。该系统具有结构简单紧凑、体积小、质量轻、照度均匀性高等特点,满足增强现实眼镜的需求。

    Abstract:

    Illumination system is an important part of the augmented reality (AR) optical system, and its volume, illumination uniformity and energy utilization directly affect the quality of the AR system, so it is important for secondary light distribution of light source in illumination system. The free-form surface lens and illumination system of the AR system were studied, and the correspondence between light collecting angle and volume of collimating system was analyzed. Based on the detailed analysis of surface shape construction of collimating system, the surface shape of catadioptric collimating system reflected by the central transmission edge was solved. Combined with partial differential equation method and meshing method, a free-form lens was designed. The liquid crystal on silicon (LCoS) illumination system was composed of system and polarized beam splitter prism. After simulation analysis, the system illumination uniformity is 91.96%, and the optical efficiency is 66.6% without the effect of polarization. The system has simple and compact structure, small volume, light weight, and high illumination uniformity, which can meet the needs of AR glasses.

  • 当机场内的某些跑道因维修、维护、施工或出现特殊情况需要关闭时,该跑道不能供飞机降落使用,为防止飞行员误降跑道,需设置醒目的置于地面的目视助航灯光以使飞行员正确、快速、有效地识别跑道关闭,警示飞行员禁止降落[1]。以便能够及时向飞行员提供有效的跑道临时关闭信息。目前此类目视助航设施尚在试用阶段,使用的构型、颜色、可视距离、功能等都没有统一标准,使得该警示灯在空中分辨距离、高度甚至构型不统一,易对飞行员造成困扰,影响飞行安全。美国Hudson Safe公司根据联邦航空局发布的咨询通告AC150/5345-55A[2]标准采用反馈法给出了警示车的尺寸大小、灯光构型以及光强范围[3-4],但是没有考虑人眼视觉的影响因素。

    为此,本文基于人眼视觉,对警示灯尺寸大小和灯光构型进行设计,消除了人眼的视觉影响,采用逐点法对警示灯光强进行计算,并考虑光传输衰减的影响,仿真了不同距离下警示灯的可分辨特性,为机场跑道临时关闭警示灯的设计提供了参考依据。

    根据国内外现有警示灯的构型以及人们的认知习惯,警示灯外形轮廓采用符合认知习惯的构型X形。警示灯放置在跑道号码处的中线上,但不影响临近跑道的使用。为提高警示效果、便于运输与摆放,警示灯X形构型的尺寸、光源的分布必须要经合理设计选择。

    为使飞行员有足够的时间做出判断并采取复飞操作,应至少在2 km处辨别警示灯的X构型。能否清楚地辨识X形与人眼分辨角和分辨极限有关,人眼分辨角θ可按以下经验公式[5]估算:

    $$ \theta =\frac{1}{0.618-0.13/d}\text{ }~ $$ (1)

    式中d为瞳孔直径(mm)。

    一般瞳孔直径为3 mm~8 mm,人眼视力会因高速运动而下降,视野变小。通常视力在动态下比静态低10%~20%,特殊情况下达到30%~40%。选择视力在最差情况下,根据(1)式得到分辨角θ=5′。

    要使飞机在2 km处识别X形,根据瑞利判据可知,人眼分辨角等于被分辨物体的距离与所对应的视距的比值:

    $$ \theta =\frac{S}{L} $$ (2)

    式中:S为被分辨物体距离;L为视距。

    因此,要识别X形,其4个端点的距离至少为3 m,则单臂长至少为4.8 m。

    机场着陆最低标准如表 1所示。

    表  1  机场着陆标准
    Table  1.  Landing standard of airport
    进近类别 决断高度/m 离跑道入口/m
    ≥60 1 150
    60≥DH≥30 570
    <30 400
    下载: 导出CSV
    | 显示表格

    为确保飞行员在决断高度内清楚地辨别警示灯的X形,必须保证在决断高度看到连续的X形,即无法分辨X形上的单个灯。则由(1)式和(2)式求得灯间距应小于0.58 m。为此提出图 1所示警示灯模型。

    图  1  警示灯模型
    Figure  1.  Warning light model

    警示灯作为跑道临时关闭警示装置,应满足在该关闭跑道进近的飞行员能够发现关闭标志,同时又不能影响临近跑道上飞机的正常着陆。因此,警示灯X形灯光的发光角和光强要符合相关的标准才能发出正确警示信息,如图 2所示。

    图  2  警示灯光强标准
    Figure  2.  Light intensity standard of warning light

    图 2中白天,光束中心3°出射角范围内的有效光强≥70 000 cd,3°~10°半径内的有效光强≥34 000 cd,10°~15°半径内的有效光强≥13 000 cd。

    夜晚,光束中心3°出射角范围内的有效光强≥2 000 cd,3°~10°半径内的有效光强≥970 cd,10°~15°半径内的有效光强应≥370 cd。

    为保证警示灯提供醒目的X形灯光,不仅整体光强要求符合标准,单个灯具的光强设计也必须符合标准,如表 2所示。

    表  2  灯具光强标准
    Table  2.  Light intensity standard of lamp
    入射角光强比 比值
    I(3°)/I(10°) 2.06
    I(10°)/I(15°) 2.62
    下载: 导出CSV
    | 显示表格

    考虑到灯具光强标准为中间光强大,然后逐渐向四周均匀减小,为此初步选定了两种灯具设计方案。

    方案1,如图 3(a)所示,采用的是3个灯珠串联为一组,再4组并联的联接方式,灯珠布局集中。

    图  3  两种灯具布局图
    Figure  3.  Layout diagram of two lamps

    方案2,如图 3(b)所示,采用的是6个灯珠串联为一组,再两组并联的联接方式,灯珠的布局均匀分散。

    通过助航灯具测光系统测得的上述2种灯具等光强曲线,如图 4图 5所示。

    图  4  方案1
    Figure  4.  Program 1
    图  5  方案2
    Figure  5.  Program 2

    图 4可知,出射角3°处该灯具的平均出射光强为3 660 cd,出射角10°处的平均出射光强为1 630 cd,二者比值为2.23,标准比值为2.06;出射角15°处的平均出射光强为700 cd,与出射角10°处的比值为2.33,标准比值为2.62。故3°~10°的光强衰减程度比标准大,10°~15°的光强衰减程度比标准小。

    图 5可知,出射角3°处该灯具的平均出射光强为4 110 cd,出射角10°处的平均出射光强为2 000 cd,二者比值为2.06,标准比值为2.06;出射角15°处的平均出射光强为880 cd,与出射角10°处的比值为2.27,标准比值为2.62。光强衰减程度基本符合标准要求,故选择方案2进行灯具设计。

    通常在发光物体照射距离超过其尺寸1/10时,该发光物体就可以看作点光源。点光源在一点产生的照度值正比于点光源在被照点方向的光强值,反比于点光源与被照点之间的距离平方[6-7]。因警示灯尺寸较大,光强测量较为困难,为此采用逐点法对警示灯光强进行计算。

    选取警示灯垂直平行面上的点P,垂直距离h,则警示灯上i光源在照射点P处的直射照度:

    $$ {{E}_{hi}}=\frac{I\left( {{\theta }_{hi}},{{\theta }_{vi}} \right)}{{{h}^{2}}}~\cdot \text{co}{{\text{s}}^{3}}{{\beta }_{i}}~ $$ (3)

    式中:I(θhi, θvi)为i光源在P处光强值;h为竖直距离;βii光源到P处的距离与竖直距离的夹角。

    警示灯在P处的直射照度:

    $$ {{E}_{h}}=\sum\limits_{i=1}^{25}{{{E}_{hi}}}=\sum\limits_{i=1}^{25}{\frac{I\left( {{\theta }_{hi}},{{\theta }_{vi}} \right)}{{{h}^{2}}}\text{co}{{\text{s}}^{3}}{{\beta }_{i}}}~ $$ (4)

    警示灯出射角α方向的光强值:

    $$ {{I}_{a}}=\frac{{{E}_{h}}\cdot {{L}^{2}}}{\text{cos}\alpha }~=\sum\limits_{i=1}^{25}{\frac{I\left( {{\theta }_{hi}},{{\theta }_{vi}} \right)\cdot \text{co}{{\text{s}}^{3}}{{\beta }_{i}}}{\text{co}{{\text{s}}^{3}}\alpha }}\text{ }~ $$ (5)

    式中L=h/cosα

    最终计算得到警示灯的总体光强曲线如图 6所示。

    图  6  整体等光强曲线
    Figure  6.  Integral intensity curve

    图 6所示,出射角3°的中心光束光强曲线值为97 000 cd,大于70 000 cd,出射角10°的光强曲线值为45 000 cd,大于34 000 cd,出射角15°的光强曲线值为18 800 cd,大于13 000 cd。满足标准要求。

    人眼由于瞳孔的特殊结构,在接收警示灯光时,在视觉系统中会产生夫琅和费圆孔衍射图样[8]。为了仿真人眼分辨警示灯X形过程,把人眼看成凸透镜,恰好分辨两物时人眼与发光点的张角为最小分辨角θ

    $$ \theta =1.22\frac{\lambda }{D} $$ (6)

    式中:λ为出射光的波长;D为瞳孔直径。

    发光点与人眼中心的张角决定了衍射图样艾里斑的光能分布:

    $$ I={{I}_{0}}{{\left[ \frac{2{{J}_{1}}\left( u \right)}{u} \right]}^{2}}~ $$ (7)

    式中:I0为最大光强;J1为一阶贝塞尔函数;u=2πsinθ/λ

    考虑到环境对人眼分辨的影响,飞行员在距离S处的照度值E与大气衰减系数δ的函数[9]关系:

    $$ E=\frac{{{I}_{0}}}{{{S}^{2}}}~{{\text{e}}^{-\delta \cdot S}}~ $$ (8)

    大气衰减系数与能见度的关系[10]

    $$ \delta =\frac{14.274\pi {{V}^{-1.43}}}{\lambda } $$ (9)

    式中:λ为光波长;V为能见度

    环境亮度对比度与衰减系数关系[11]

    $$ {{C}_{s}}=C{{\text{e}}^{-\delta \cdot S}} $$ (10)

    式中:Cs为表现亮度对比值;C为对比灵敏度。

    根据不同背景亮度下的对比灵敏度,综合式(6)~(8)得到X形警示灯光强的分布,如图 7所示。

    图  7  整体光强分布
    Figure  7.  Overall light intensity distribution

    选择背景亮度为200 cd/m2,能见度2 500 m的清晨,查表[12]得对比灵敏度和照度阈值。再根据人眼成像原理仿真飞行员在安全标准范围内2 km和400 m距离处,人眼分辨X形这一过程,如图 8所示。

    图  8  人眼分辨图
    Figure  8.  Human eye resolution

    图 8(a)可知,飞行员安全复飞距离2 km处开始看到警示灯X形,能够引起飞行员注意到跑道临时关闭信息,使得在安全复飞的距离内及时对飞机起到警示作用。

    图 8(b)为在安全决断距离内飞行员在400 m处开始看到X形上单灯,即在此之前灯光一直是连续的呈X形上,保证了在决断高度内起到警示作用。

    对设计的机场跑道关闭警示灯进行应用验证,将其放置在跑道入口处,如图 9所示。通过目测证明在2 km处开始能够看到警示灯X形。400 m处开始能够分辨X形上的单灯,与仿真结果一致。

    图  9  应用结果
    Figure  9.  Application results

    本文基于人眼视觉以及机场相关标准建立的警示灯灯光构型,满足相关要求并且符合人们日常习惯。并提出利用逐点法计算警示灯总体光强,并通过仿真及验证实验得出:

    1) 在2 km处开始分辨出警示灯X形,保证了飞机复飞安全。

    2) 在400 m处开始可分辨警示灯X形上单灯,保证了飞机在决断高度内起到警示作用。

    结果表明机场跑道临时关闭警示灯能够保证在机场临时关闭时对飞机起到警示作用,保证机场运行安全。为警示灯的相关标准制定提供了参考依据,也为后续的研制提供了参考。

  • 图  1   准直系统剖面结构图

    Figure  1.   Structure diagram of section of collimating system

    图  2   准直系统几何原理图

    Figure  2.   Geometric schematic diagram of collimating system

    图  3   抛物反射面几何原理图

    Figure  3.   Geometric schematic diagram of parabolic reflector

    图  4   准直系统体积尺寸模型图

    Figure  4.   Volumetric model diagram of collimating system

    图  5   准直系统集光角度与体积的对应关系

    Figure  5.   Corresponding relation between light collecting angle and volume of collimating system

    图  6   自由曲面设计原理示意图

    Figure  6.   Schematic diagram of free-form surface design principle

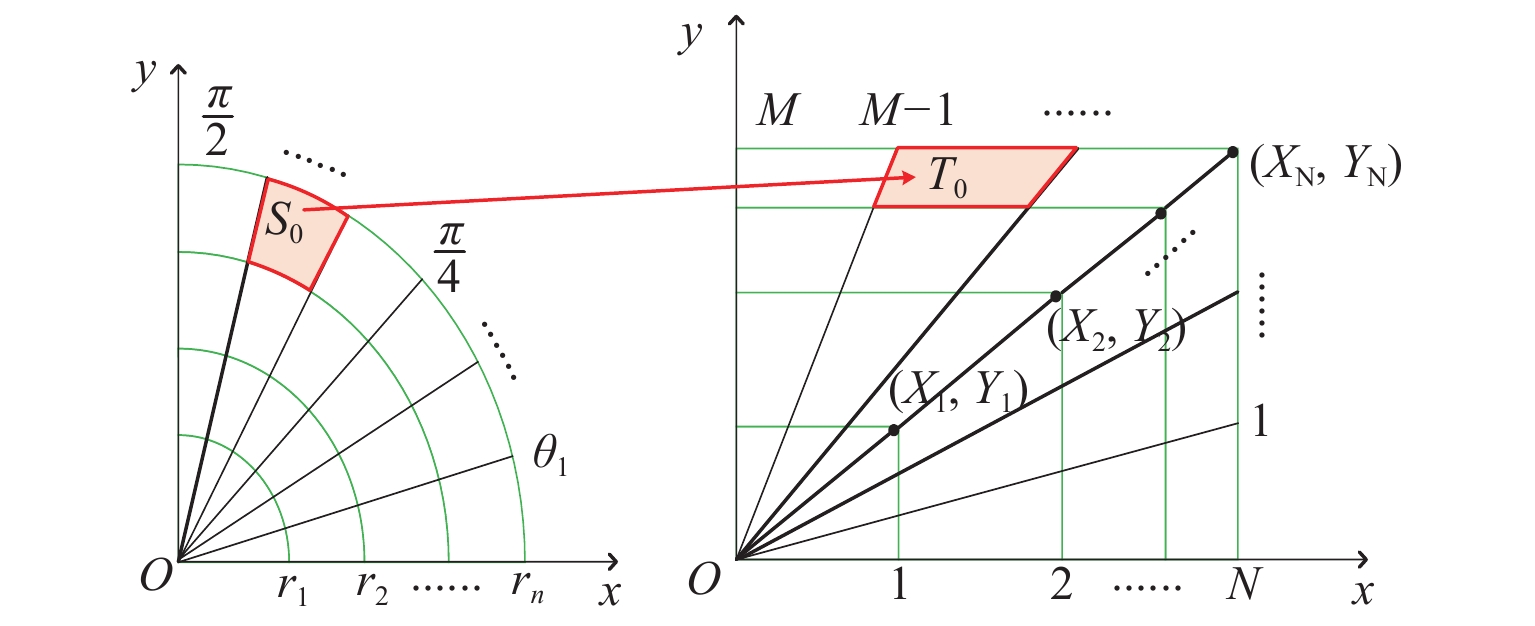

    图  7   第一象限映射关系微元划分

    Figure  7.   Micro-element division of first quadrant mapping

    图  8   准直系统实体模型剖面图

    Figure  8.   Cross-section diagram of solid model of collimating system

    图  9   准直系统光线追迹模拟图

    Figure  9.   Ray tracing simulation diagram of collimating system

    图  10   准直系统光斑照度图

    Figure  10.   Spot illuminance diagram of collimating system

    图  11   第一象限内自由曲面坐标数据

    Figure  11.   Coordinate data of free-form surface in first quadrant

    图  12   自由曲面透镜实体模型

    Figure  12.   Solid model of free-form lens

    图  13   AR照明系统基本结构

    Figure  13.   Basic structure of AR illumination system

    图  14   AR照明系统结构图

    Figure  14.   Structure diagram of AR illumination system

    图  15   光线追迹模拟图

    Figure  15.   Ray tracing simulation diagram

    图  16   照明系统在LCoS表面形成的整体照度分布以及 LCoS有效显示区域外的照度分布

    Figure  16.   Overall illuminance distribution formed by illumination system on LCoS surface and illumination distribution outside effective display area of LCoS

    图  17   照明系统在LCoS有效显示区域的照度分布

    Figure  17.   Illumination distribution of illumination system in effective display area of LCoS

    图  18   照明系统在LCoS表面形成的坎德拉分布

    Figure  18.   Candela distribution formed by illumination system on LCoS surface

    图  19   光棒照明系统的光线追迹模拟图

    Figure  19.   Ray tracing simulation of light rod lighting system

    图  20   光棒照明系统在LCoS有效显示区域的照度分布

    Figure  20.   Illumination distribution of effective display area of LCoS by light rod illumination system

    图  21   自由曲面面型有加工误差时的照度结果

    Figure  21.   Illumination results of free-form surface with machining errors

    图  22   $l$=0.01 mm时的归一化照度分布

    Figure  22.   Normalized illumination distribution at $l$=0.01 mm

    图  23   准直系统厚度有加工误差时的照度结果

    Figure  23.   Illumination results with machining errors in thickness of collimating system

    图  24   准直系统厚度有加工误差时的归一化照度分布

    Figure  24.   Normalized illumination distribution of collimating system thicknesswith machining errors

    表  1   准直系统面型参数

    Table  1   Parameters of surface shape of collimating system

    面型曲率半径/mm半口径/mm圆锥系数
    抛物面 1.34 2.32~5 −1
    面1 1.73 1.34 −4.37
    面2 −4.51 2.32 −1.54
    面3 2.68 1.34~2.32 0
    下载: 导出CSV

    表  2   LCoS上的区域光照度值

    Table  2   Regional illuminance values on LCoS

    区域光照度/lux
    ${E_{\text{1}}}$ $1.85 \times {10^6}$
    ${E_2}$ $2.14 \times {10^6}$
    ${E_3}$ $1.83 \times {10^6}$
    ${E_4}$ $2.00 \times {10^6}$
    ${E_5}$ $2.25 \times {10^6}$
    ${E_6}$ $1.97 \times {10^6}$
    ${E_7}$ $1.88 \times {10^6}$
    ${E_8}$ $2.15 \times {10^6}$
    ${E_9}$ $1.84 \times {10^6}$
    下载: 导出CSV
