Integrated network system of multi-photoelectric reconnaissance equipment
-

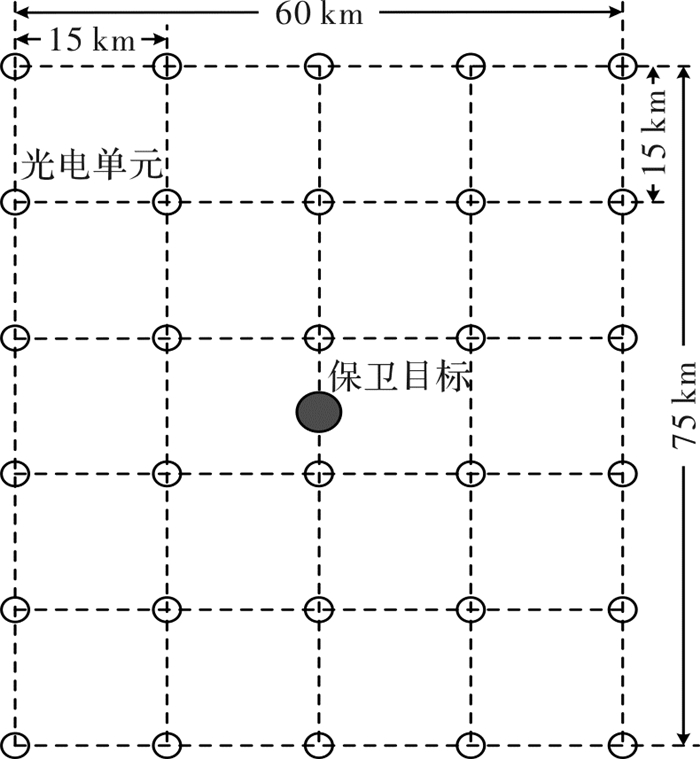

摘要: 针对单台光电侦察设备存在侦察范围小和跟踪目标单一等不足，使用阵列式光电侦察技术组成整体系统，提出布站组网方案，采用5×6阵列方阵布站并组网，前伸了警戒线，扩大了侦察区域，从前沿地带到中心保卫目标通过有序、接力探测，形成复合跟踪。研究了布站间距的方案设计，得出了最合理的布站区间。由综合光电组网覆盖区域内各单元的航迹可得到目标完整、连续的航迹，采用信息融合技术可获得精确的目标状态和属性估计，提高了目标的检测概率。最后完成了覆盖密度分析和目标发现概率的计算，计算结果显示，在单个光电侦察设备发现目标概率为90%的情况下，通过合理布站可使整个系统网络覆盖区域内目标综合发现概率提升至97.472%。实验结果表明：提出的光电组网技术能够大幅度增强目标的探测和跟踪能力。Abstract: In view of the shortcomings on single photoelectric reconnaissance equipment, such as small reconnaissance range and single tracking target, an integrated system using array photoelectric reconnaissance technology was designed, and the scheme of station distribution networking was proposed. The 5×6 array was used to arrange stations and networking, the warning line was extended forward and the reconnaissance area was enlarged. From the front zone to the central defense target, an orderly and relay detection was carried out and the combined tracking was formed. At the same time, the scheme design of station spacing was studied, and the most reasonable station spacing was got. By using the track of each unit in the coverage area of integrated photoelectric networking, the complete and continuous track of target could be obtained, and the accurate target state as well as the attribute estimation could be obtained by using the information fusion technology, which improved the detection probability of target. Finally, the calculation of coverage density analysis and target detection probability was completed. When the probability of target detection by a single photoelectric reconnaissance device is 90%, the comprehensive target detection probability in the coverage area of the whole system network can be increased to 97.472% by reasonable station distribution. The results show that the photoelectric networking technology can greatly enhance the target detection and tracking ability.
-
引言
在激光光学系统中，发射孔径通常是圆形的。为了准确确定光斑的中心位置，传统的光斑中心识别方法包括质心法、Hough变换法和高斯拟合法等[1-5]。质心法算法简单且测量精度较高，可以达到0.5 pixel[6]，但是使用质心法对于非规则和不均匀光斑的精确定位会产生较大误差；Hough变换法通过投票算法检测光斑轮廓，由于参数空间离散化，其检测精度在1 pixel左右，并且算法速度较慢，不适用高精度和实时检测系统；高斯拟合法测量精度能达到0.1 pixel～0.3 pixel，仅适用于呈均匀高斯分布的光斑情况。
国内外众多学者做了很多改进工作。张秋佳[7]等提出了一种基于加权插值算法的激光光斑中心检测方法，对激光中心的定位精度和稳定性有很大提升，但是该方法容易受到饱和光斑的影响，且算法复杂度很高；VÁZQUEZ O A[8]提出了一种基于反应扩散的提取算法，该算法可以快速找到激光光斑，并且可提取到光斑精确的轮廓； 蔡旭明[9]等使用灰度直方图分割和灰度质心法定位的方式，对皮秒脉冲激光进行了良好定位。由于远场光斑存在光斑破碎、空洞和边缘模糊等情况，上述算法无法很好地进行高精度中心定位。
本文提出使用新型logistic边缘模型的Zernike矩亚像素级边缘检测算法和阶跃阈值自动提取算法，提高了边缘检测精度，最后通过最小二乘法椭圆拟合的方法获取高精度和稳定的远场激光中心。
1 传统Zernike矩亚像素边缘检测算法
1.1 Zernike矩检测原理
对于图像的n阶m次Zernike矩可以表示为[10]
$$ {Z_{nm}} = \frac{{n + 1}}{{\text{π }}}\int\limits_0^1 {\int\limits_0^{2{\text{π }}} {f(r,\theta )V_{nm}^ * (r,\theta )r{\text{d}}r{\text{d}}\theta } } $$ (1) 式中：n为非负整数；m为非零整数；$n - \left| m \right| \geqslant 0$且$n - \left| m \right|$为偶数；r为单位圆到点(x,y)的矢量长度，${V_{nm}^ *}(r,\theta )$是正交复数多项式。将图像旋转$\theta $角，由Zernike矩旋转不变性可知，旋转前图像的Zernike矩${Z_{nm}}$与旋转后Zernike矩${Z'_{nm}}$存在关系式$Z'_{nm} = {Z_{nm}}{{\text{e}}^{ - {\text{j}}m\theta }}$，因此可得$ {Z'_{00}} = {Z_{00}} $，$ {Z'_{11}}\;{\text{ = }}\;{Z_{11}}{{\text{e}}^{ - {\text{j}}\theta }} $和$ {Z'_{20}} = {Z_{20}} $。
在传统Zernike矩像素边缘定位算法中，采用如图1所示的理想阶跃模型。图1中h表示背景灰度，k表示背景与目标之间的灰度差，l表示图像坐标系原点到理想边缘之间的距离，θ表示旋转角度。图1(a)旋转之后的边缘模型如图1(b)所示。
根据图1所示的Zernike矩亚像素边缘检测理想模型，可以得到理想边缘的边缘参数[10]:
$$ l = \frac{{{Z_{20}}}}{{{{Z'}_{11}}}}{\text{ = }}\frac{{{Z_{20}}}}{{{Z_{11}}}}{{\text{e}}^{ - {\text{j}}\theta }} $$ (2) 考虑图1(a)中原点坐标为$(x,y)$和模板效应[11-13]，旋转后图1(b)中垂直点的亚像素坐标$({x_s},{y_s})$可以由式(3)得到：
$$ \left[ {\begin{array}{*{20}{l}} {{x_s}} \\ {{y_s}} \end{array}} \right] = \left[ {\begin{array}{*{20}{l}} x \\ y \end{array}} \right] + \frac{N}{2}l\left[ {\begin{array}{*{20}{c}} {\cos \theta } \\ {\sin \theta } \end{array}} \right] $$ (3) 1.2 算法局限性分析
1） 在实际成像过程中，真实的边缘过度往往不是阶跃式的，因此，传统Zernike矩使用阶跃灰度边缘模型进行检测得到的边缘较宽，误差较大。
2） 传统Zernike矩边缘检测算法的判定是通过参数模型k和l确定的，l是圆心到边缘像素的距离，k是边缘的阶跃强度，只有满足$k > {k_{\text{T}}}$和$l > {l_{\text{T}}}$时，该点被判定为边缘点。由于远场光斑的边缘存在对比度低、边缘不清晰等情况，如果采用传统算法中人为输入固定全局阈值的方法确定图像边缘，若选取的${k_{\text{T}}}$较大，则导致出现多边缘或者伪边缘；反之，则会出现边缘缺失、断裂等。
2 改进的Zernike矩边缘检测算法
2.1 logistic边缘模型
在光照过程中，受到光照角度、亮度和阴影等方面的影响，实际经过光学系统采样的边缘并不是理想的阶跃边缘，所以传统Zernike矩使用阶跃灰度边缘模型进行亚像素边缘检测会有较大的误差，为了解决上述问题，本文提出使用logistic边缘模型，并结合Zernike矩进行亚像素边缘检测，如图2所示。
文献[13]提出一种新的边缘解法，在考虑了光学系统的散焦和由于点扩散函数影响而产生的模糊，可以将边缘模型定义为$f\left( x \right) = {k^{ - 1}} + {k^{ - 1}}{{\text{e}}^{ - \sigma \left( {x - l} \right)}} + h$，其中$\sigma $是模糊因子，$l$是边缘位置，使用logistic函数进行模型建立。
根据上述边缘模型原理，在不考虑传感器噪声的条件下，将模型应用于Zernike矩像素的边缘定位：
$$ {f_{{\text{logistic}}}}\left( {x,{x_i},{y_i}} \right) = \left\{ {\begin{array}{*{20}{l}} h&{x \leqslant {l_1}\left( {x,y} \right)} \\ {h + \dfrac{k}{{1 + {{\text{e}}^{ - {\sigma _b}\left( {{x_i},{y_i}} \right)\left( {x - \left( {{l_1} + {l_2}} \right)/2} \right)}}}}}&{\;{l_1}\left( {{x_i},{y_i}} \right) < x < {l_2}\left( {{x_i},{y_i}} \right)} \\ {h + k}&{x \geqslant {l_2}\left( {x,y} \right)} \end{array}} \right. $$ (4) 式中${\sigma _b}\left( {x,y} \right)$表示边缘点$\left( {x,y} \right)$处边缘灰度分布模型的标准差。
对于接收光的探测器来说，每个探测器接收到光的角度和亮度是不同的，所以各个部分的成像规律是不同的。${\sigma _b}\left( {{x_i},{y_i}} \right)$为${x_i}$与${y_i}$的函数（$i = 1, \cdot \cdot \cdot ,8$），表示只选取目标图像的八邻域边缘灰度分布的标准差，并利用参数估计理论对图像边缘灰度分布模型的方差进行估计[14-16]。
根据边缘模型，重新计算得到的图像的Zernike矩公式为
$$ \left\{ \begin{gathered} {{Z'}_{00}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h{\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k{\text{d}}y{\text{d}}x} } \\ {{Z'}_{11}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right)\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k\left( {x - {\text{j}}y} \right){\text{d}}y{\text{d}}x} } \\ {{Z'}_{20}} = 2\int_{ - 1}^1 {\int_0^{\sqrt {1 - {x^2}} } {h\left( {2{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_1}}^{{l_2}} {\int_0^{\sqrt {1 - {x^2}} } {{f_{{\text{logistic}}}}\left( x \right)\left( {{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } + 2\int_{{l_2}}^1 {\int_0^{\sqrt {1 - {x^2}} } {k\left( {{x^2} + 2{y^2} - 1} \right){\text{d}}y{\text{d}}x} } \\ \end{gathered} \right. $$ (5) 最终求解得到：
$$ \left\{ \begin{gathered} {{Z'}_{00}} = h{\text{π }} + \Delta k\left[ {\arcsin ({l_1}) - \arcsin ({l_2}) + {l_1}\sqrt {1 - l_1^2} - {l_2}\sqrt {1 - l_2^2} } \right] + k\left[ {\frac{{\text{π }}}{2} - {l_2}\sqrt {1 - l_2^2} - \arcsin ({l_2})} \right] \\ {{Z'}_{11}} = \frac{{2\Delta k}}{3}\left[ {\sqrt {{{\left( {1 - l_1^2} \right)}^3}} - \sqrt {{{\left( {1 - l_2^2} \right)}^3}} } \right] + \frac{{2k}}{3}\sqrt {{{\left( {1 - l_1^2} \right)}^3}} \\ {{Z'}_{20}} = \frac{2}{3}\left[ {k{l_2}\sqrt {{{\left( {1 - l_2^2} \right)}^3}} - \Delta k\left( {l_1^3\sqrt {1 - l_1^2} - l_2^3\sqrt {1 - l_2^2} - {l_1}\sqrt {1 - l_1^2} } \right) + {l_2}\sqrt {1 - l_2^2} } \right] \\ \end{gathered} \right. $$ (6) 式中：${l_1}$表示从图像原点到边缘部分下边界的距离；${l_2}$表示从图像原点到边缘上边界的距离；h 表示背景灰度；k 表示背景与前景之间的灰度差；$\Delta k$表示边缘区域灰度的均值。
按照式（6）求得新的子像素边缘为
$$ {l_m} = \dfrac{{{Z_{20}}}}{{{{Z'}_{11}}}} = \dfrac{{\left( {1 - \dfrac{{{\Delta }k}}{k}} \right){l_2}\left( {1 - l_2^2} \right)\sqrt {1 - l_2^2} + \dfrac{{{\Delta }k}}{k}{l_1}\left( {1 - l_1^2} \right)\sqrt {1 - l_1^2} }}{{\dfrac{{{\Delta }k}}{k}\sqrt {{{\left( {1 - l_2^2} \right)}^3}} + \left( {1 - \dfrac{{{\Delta }k}}{k}} \right)\sqrt {{{\left( {1 - l_2^2} \right)}^3}} }} $$ (7) 式中$\Delta k$为边缘过渡段灰度的平均值。根据式(2)和式(3)可以得到新模型下求解的亚像素坐标为
$$ \left[ {\begin{array}{*{20}{l}} {{x_s}} \\ {{y_s}} \end{array}} \right] = \left[ {\begin{array}{*{20}{l}} x \\ y \end{array}} \right] + \frac{N}{2}{l_m}\left[ {\begin{array}{*{20}{c}} {\cos \theta } \\ {\sin \theta } \end{array}} \right] $$ (8) 2.2 阶跃阈值自适应提取算法
针对传统Zernike矩需要人为输入阶跃阈值的问题，提出一种阶跃阈值自适应算法。首先得到所有候选点的k值，然后计算出每个点7×7范围内所有k值的均值m和标准差$\sigma $。在实际图像中边缘是连续分布的，根据正态分布规律，在1个标准差范围内的值可以代表68.2%的点，这样每个点的最终阶跃阈值范围为${k_{\text{T}}} = m \pm \sigma $，当点的k值在${k_{\text{T}}}$范围内，即可判断它为边缘点。
通过自适应计算得到阶跃阈值${k_{\text{T}}}$，解决了人工输入阈值可能造成边缘检测不准确的问题，在每个7×7小区域内的边缘都能被准确检测，得到的整幅光斑图像边缘更为精确,。因为阈值自适应提取的标准是7×7范围的均值和标准差，所以具有较强的普适性。
3 实验与数据分析
远场激光中心检测系统示意图如图3(a)所示。通过探测阵列靶中嵌入红外InGaAs探测器接收激光，并通过图像处理得到完整的激光光斑图像。由于大气的吸收、衰减和湍流等因素和激光器本身光学系统和结构的误差，获得的激光光斑并不是理想的圆形高斯光斑，而是一个不规则的形状，实验获得的图像如图3(b)所示。
![]()
图 3 远场激光中心检测系统实验示意图Figure 3. Experimental diagram of far-field laser spot center detection system本文通过使用logistic边缘模型的Zernike矩进行亚像素级边缘检测，可获得精确的亚像素边缘。最后通过最小二乘法椭圆拟合的方式，对亚像素边缘进行椭圆拟合[17]，确定光斑的中心位置。
为了能够正确评价所设计的算法识别中心的精确性，根据文献[18]中的方法，将激光光斑的中心理解为最大能量覆盖圆的圆心，作为标称值，检测到的光斑中心精度在1 pixel级别。首先建立1个面积和原始图像面积相同的圆形掩模，然后圆形掩模在原始图像上滑动遍历，能量之和最大的圆的圆心就是检测到的光斑中心，算法过程示意图如图4所示。
通过使用质心法、传统Zernike边缘检测椭圆拟合和以及改进后Zernike边缘检测椭圆拟合三种方法对光斑进行分析，给出了5帧光斑图像三种算法识别中心的坐标以及与文献[18]方法之间的误差，如表1所示。由表1可以看出，质心法易受边缘离群值影响，误差在4 pixel左右；传统Zernike矩因对边缘的识别精度不高，误差在2 pixel左右；本文算法引入logistic边缘模型和阶跃阈值自适应算法，精确识别边缘，误差在0.5 pixel左右，对比其他算法误差最小，识别最优。
表 1 不同算法识别中心的坐标以及误差Table 1. Coordinate recognition of centers using different algorithms and errors算法 坐标 光斑1 光斑2 光斑3 光斑4 光斑5 文献[18] 标准坐标 (78,93) (79,93) (78,93) (78,93) (78,93) 质心法 坐标 (75.1424, (74.8204, (75.2993, (76.5744, (75.7874, 91.9414) 91.9414) 92.2102) 91.3654) 92.7104) 误差/pixel 3.047 4.259 2.813 2.169 2.231 传统Zernike矩方法 坐标 (76.2123, (77.9677, (75.9912, (77.7795, (76.8907, 93.6194) 91.8535) 93.4039) 94.1819) 91.7429) 误差/pixel 1.892 1.542 2.450 1.202 1.6765 本文算法 坐标 (78.3731, (78.3854, (78.3901, (78.3546, (78.3781, 93.4190) 93.4112) 93.4050) 93.4190) 93.4052) 误差/pixel 0.561 0.563 0.562 0.535 0.554 在远场大气传输过程中，会受到大气微小扰动的影响。为了验证算法的抗干扰能力，通过不同算法对连续40帧光斑识别中心偏差进行实验，如图5所示。
由图5可知，质心法中心偏差在1.5 pixel以内，在非精密测量领域具有良好的实用性；传统Zernike边缘检测椭圆拟合后中心偏差在2 pixel以内；改进后的Zernike边缘检测算法进行最小二乘法椭圆拟合后，得到的光斑中心偏差在1 pixel以内，表明改进后的算法具有优异的鲁棒性。
![]()
图 5 不同算法在多帧情况下的中心偏移量Figure 5. Center offset of different algorithms at multi frame scenarios4 结论
针对激光系统在远场下受大气影响发生光斑能量不均和边界发散情况，本文在传统Zernike矩边缘检测基础上，使用logistic边缘模型替代传统的阶跃式灰度边缘模型，同时设计自适应阶跃阈值提取算法，减少了人为选择阶跃阈值带来的误差。对传统和改进后算法进行对比实验，实验结果表明：改进后算法的单帧误差在0.5 pixel左右；连续40帧光斑图像采用改进后的算法，中心偏差在1 pixel以内，拥有较高的精度和较强的鲁棒性，在实际工程中有广泛的应用价值。
-
![]()

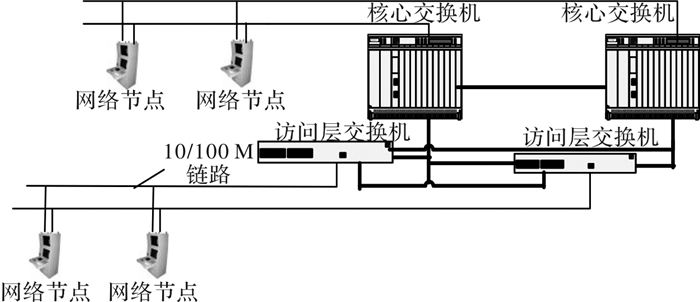

图 2 光电侦察系统网络体系结构图
Figure 2. Structure diagram of photoelectric reconnaissance system network
![]()

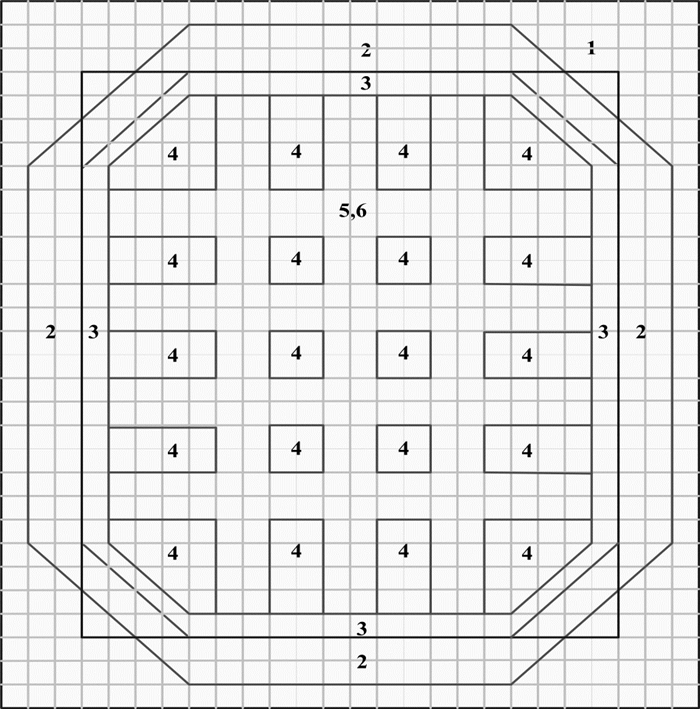

图 3 不同间距下的网络覆盖范围示意图
Figure 3. Schematic diagram of network coverage area at different spacings
表 1 相同单元不同布站间距比较
Table 1 Comparison of the same unit at different spacings
布站间距/km 10 15 18 20 单元数 5×6 5×6 5×6 5×6 部署区域/km 40×50 60×75 72×90 80×100 侦察范围/km 80×90 100×115 100×115 120×140 最大覆盖密度 8 6 5 4
